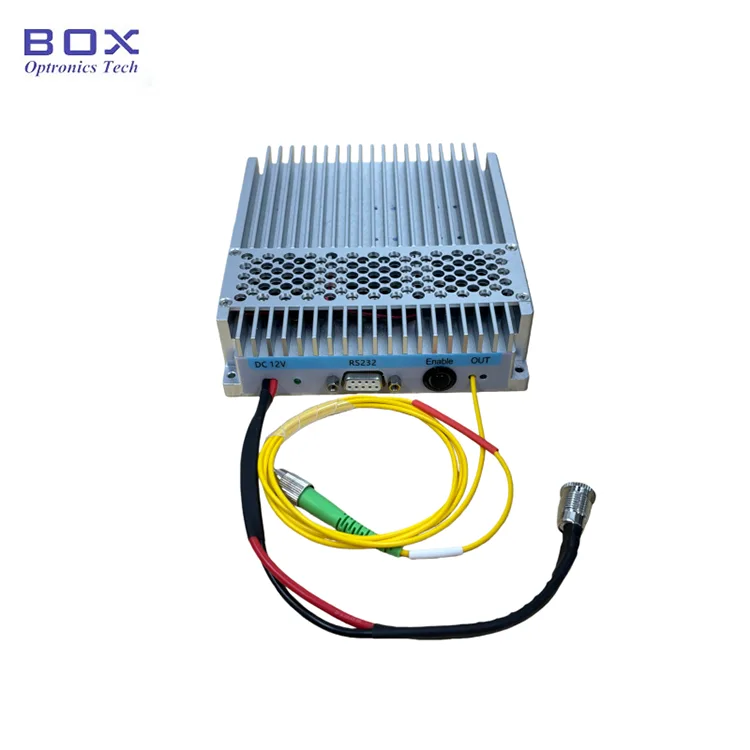

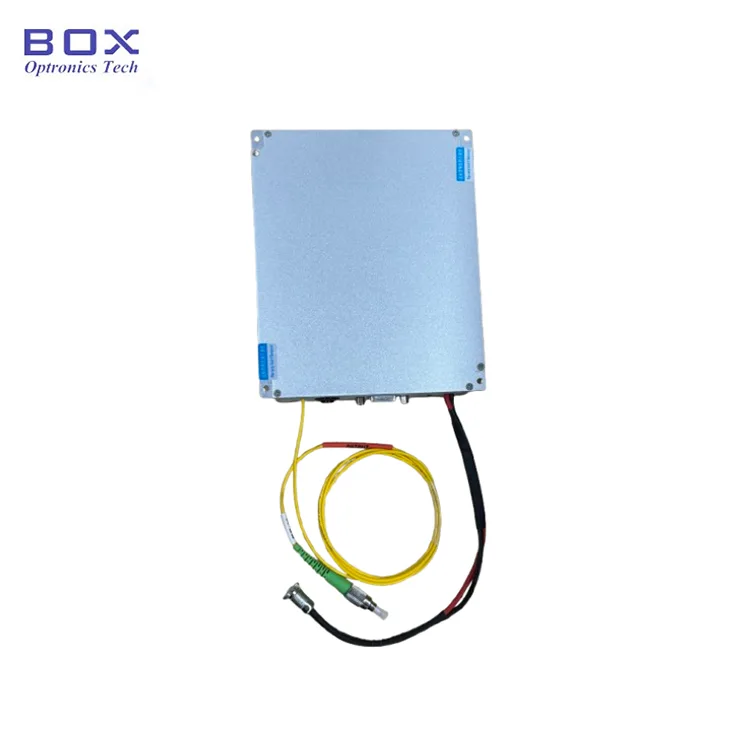

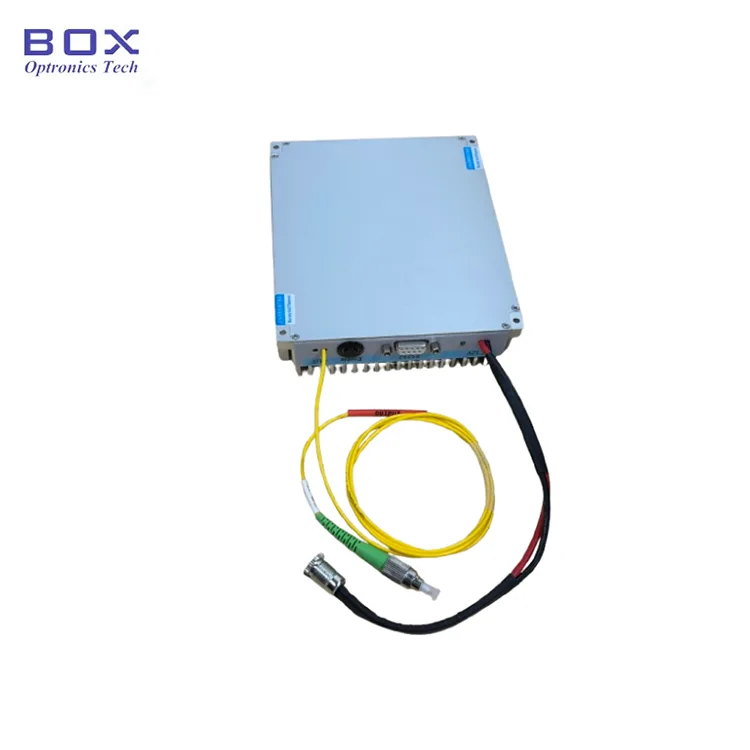

1550 nm 1W fiiberühendusega laser

Sisukord

1. 1550nm 1W fiibersidestatud laseri tutvustus

2. Toote spetsifikatsioonid

3. Omadused

4. Rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andme- ja testileht

8. Pakkumise ja makse tingimused

9. Kasutusjuhend

10. Kasutamise märkused ja hooldus

11. Kvaliteedi tagamine ja müügijärgne teenindus

Toote tutvustus – 1550 nm 1 W fiiberühendusega laser

1550 nm 1W kiudühendusega laser kasutab ühe lainepikkusega suure võimsusega laserväljundi saavutamiseks DFB seemnelaserit, mis on kombineeritud suure võimsusega optilise mooduliga. Sellel on kõrge lainepikkuse täpsus ja kõrge külgrežiimi summutusaste. Valikud hõlmavad ühemoodilist või polarisatsiooni säilitavat kiudu; seade pakub suurt väljundvõimsust koos reguleeritava vooluga, kohest valguse kiirgamist sisselülitamisel ja kasutajasõbralikku kasutamist, mistõttu on see teadlastele laboris kasutamiseks ideaalne.

Toote spetsifikatsioonid - 1550 nm 1 W fiiberühendusega laser

Toote omadused – 1550 nm 1 W fiiberühendusega laser

● DFB seemne + suure võimsusega võimendusastme arhitektuur, mis tasakaalustab liinilaiust ja võimsust;

● Erakordne võimsusstabiilsus pikaajaliseks pidevaks tööks;

● SM- ja PM-kiudvalikud paindlikuks süsteemiintegreerimiseks;

● Töölaua- ja moodulpaketid labori ja OEM-i integreerimiseks;

● 10%–100% pidev võimsuse reguleerimine.

Tooterakendused – 1550 nm 1 W fiibersidestatud laser

● sidusa optilise side testimine ja uurimine;

● Mittelineaarne optika ja superkontiinumi genereerimine;

● LiDAR saatja valgusallikas;

● Fiber võimendi pumpamine ja võimenduse iseloomustus.

Toote üksikasjad - 1550 nm 1 W fiiberühendusega laser

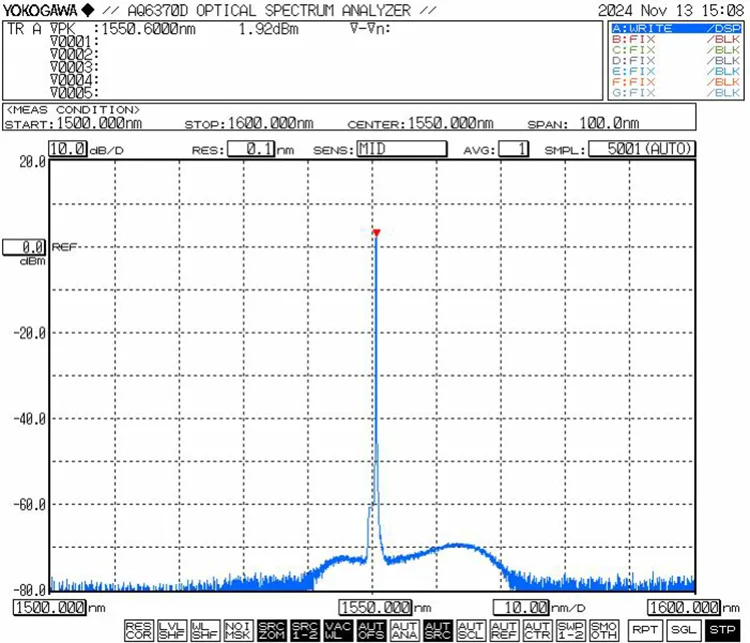

● Tüüpiline karakteristikukõver: λ= 1550 nm, joonelaius ≤3 MHz, Pavg= 20 W

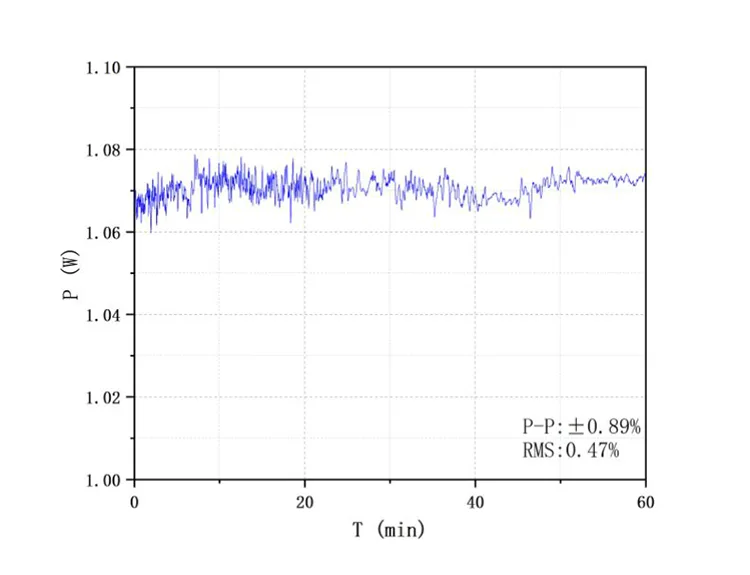

● Laseri võimsus ja võimsuse stabiilsus (võimsuse stabiilsuse test@1W)

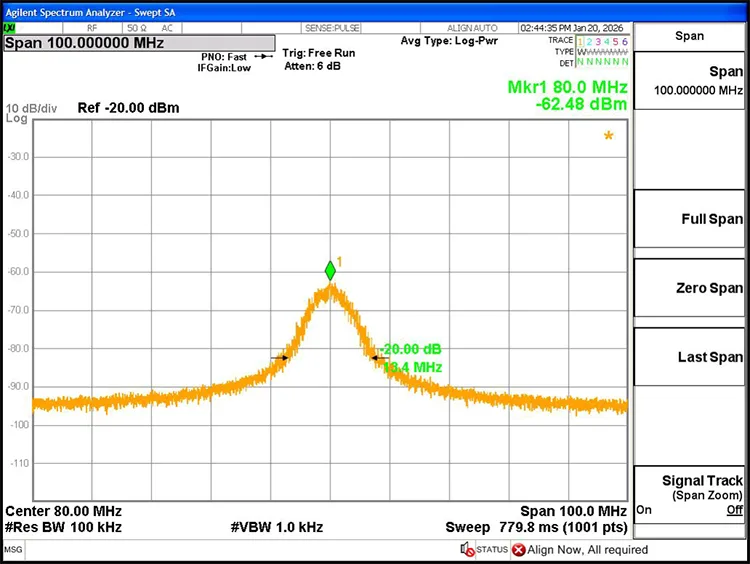

● Laser Linewidth@3dB: 0,67MHz

Tellimisinfo-1550nm 1W Fiber Coupled Laser

nt: HFL-1550-30-PM-M31

(Tellimisteave: 1550 nm 1W fiiberühendusega laser, 1 W (30 dBm) väljundvõimsus, PM1550 fiiber, moodulpakett).

Andmeleht ja testileht-1550 nm 1W fiibersidestatud laser

Andmeleht

Testileht

Pakkumise ja makse tingimused-1550nm 1W Fiber Coupled Laser

● Pakkumise tingimused

(1) EXW

(2) DAP

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Toiminguetapid – 1550 nm 1 W fiiberühendusega laser

1. samm. Lahtipakkimine: Enne kokkupanekut kontrollige, kas kõik tarvikud on komplektsed.

● Standardtarvikud

2. samm. Toiteallikas: toiteport kasutab standardset DC5,5 × 2,1 mm liidest. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. U-kujuline pistikuga toitekaabel lülitiga toiteallikaga ühendamiseks on saadaval soovi korral ostmise ajal.

3. samm. Väljundkiu ühendamine: eemaldage fiiberpistikult tolmukork, kontrollige otspinda saastumise või kahjustuste suhtes ning veenduge, et see oleks puhtus enne ühendamist teiste kiudseadmete või testseadmetega. Suure võimsusega mudelite puhul on soovitatav liitliide.

Setp4. Hostarvutiga ühendamine: kasutage mooduli arvutiga ühendamiseks kaasasolevat USB-RS232 jadaandmekaablit. Side lubamiseks installige spetsiaalne jadadraiver (mis pakub Box Optronics). Ilma draiverita ei saa hostitarkvara mooduliga ühendust luua.

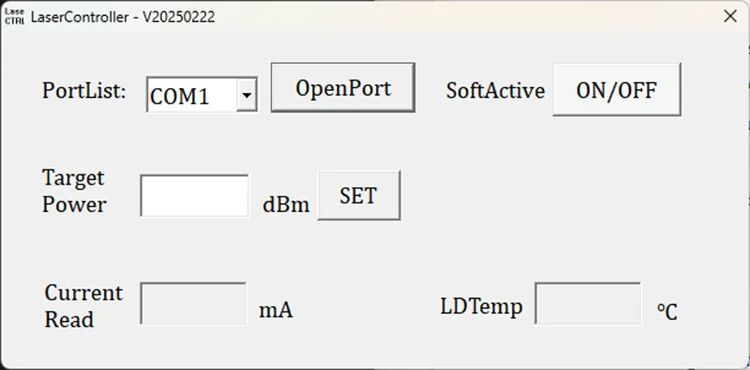

5. samm. Juhttarkvara: hosttarkvara võimaldab reguleerida väljundvõimsust ja juhtida laserväljundit nupu "SoftActive" kaudu (vt liidese skeemi allpool). Tarkvara kuvab seadistatud pumba voolu, väljundvõimsuse ja temperatuuri jälgimise olekut

6. samm. Pärast kasutamist klõpsake sulgemisnuppu, lülitage toiteallikas välja ja lahutage fiiberühendus.

Märkused kasutamise ja hoolduse kohta – 1550 nm 1 W fiiberühendusega laser

● Vältige kiudühenduste sagedast ühendamist/lahtiühendamist, et vältida tolmu kogunemist ja otsapinna kahjustamist.

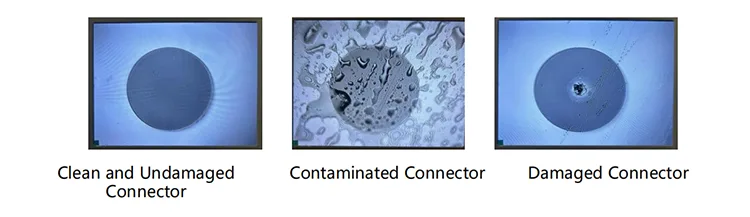

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige enne ühendamist kiu otsapinna detektoriga. Ühendage/lahutage kiud alati ilma toiteta, et vältida otsapinna põlemist. Korgige kasutamata pistikud tolmukatetega.

● Võtke kasutusele ettevaatusabinõud niiskuse, tolmu ja korrosiooni vastu; hoida kuivas kohas.

● Pikaajalisel kasutamisel asetage see jahutusradiaatorile.

Kvaliteeditagamine ja müügijärgne teenindus - 1550 nm 1 W fiiberühendusega laser

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul.

(1) Kahjud, mis on põhjustatud looduslikest teguritest (nt välk, tolm) või keskkonnamõjudest.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Ilmne füüsiline kahjustus, mis on põhjustatud inimlikust eksimusest.

(4) volituseta lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjud või kadu transpordi ajal.
