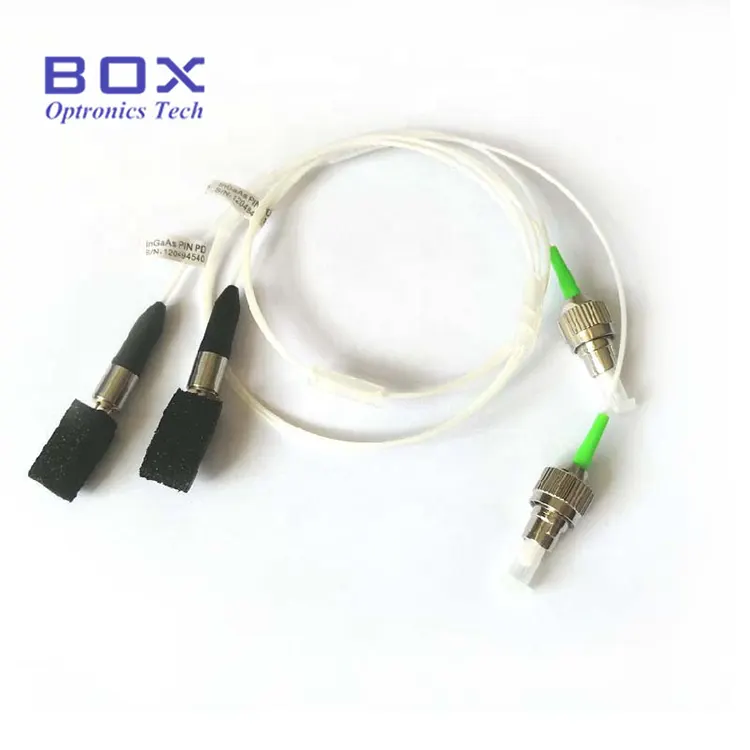

Koaksiaalne Pigtailed InGaAs PIN-fotodiooddetektor

Toote ülevaade   – koaksiaalne pigtailiga InGaAs PIN-fotodiooddetektor

Coaxial Pigtailed InGaAs PIN-fotodiooddetektor on optiline detektor, mille spektraalreaktsioonivahemik on 1100–1650 nm. See pakub kõrget tundlikkust tavaliselt kasutatavatel 1310 nm ja 1550 nm lainepikkustel ning on mõeldud fiiberoptiliseks sideks, CATV-ks, anduriteks ning katse- ja mõõtmisrakendusteks. BPD-70P10B-FA-l on 70 um aktiivne ala ja 1-meetrine kiudpats koos FC/APC-pistikuga ning see on saadaval laost. Muud aktiivse ala, paketi, kiudude, pistikute ja pistikupesade konfiguratsioonid on kohandatud OEM-i integreerimiseks.

Põhifunktsioonid   – koaksiaalne pigtailiga InGaAs PIN-fotodiooddetektor

· Lai spektraalreaktsiooni vahemik: 1100 nm kuni 1650 nm

· Kõrge tundlikkus , madal tumevool ja väike ristmiku mahtuvus

· Lai ribalaius: 2,5 GHz

· Kiire tõusu/languse aeg: 0,3 ns

· Pigtailiga kiudväljund FC/APC või muu pistikuga (saadaval ka pistikupesa valik)

Tüüpilised rakendused   – koaksiaalne pigtailiga InGaAs PIN-fotodiooddetektor

· Analoog-optilised vastuvõtjad CATV ja fiiberoptilise video edastamiseks

· Lairiba RF-over-fiber-tuvastussüsteemid

· Optilised testimis- ja mõõteriistad, sealhulgas OTDR-signaali tuvastamine

· Hajutatud fiiberoptiline andur, nt hajutatud akustiline andur (DAS)

· Optiline võimsuse jälgimine EDFA-, DWDM- ja lasersüsteemides

· Fotoonika laboriuuringud ja OEM-süsteemide integreerimine

Toote spetsifikatsioonid   – koaksiaalne pigtailiga InGaAs PIN-fotodiooddetektor

Absoluutsed maksimaalsed hinnangud (TC = 25 °C)

Optilis-elektrilised omadused (TC = 25°C)

Paketi ja viigu definitsioon   – koaksiaalne pigtailiga InGaAs PIN-fotodiooddetektor

Tellimisteave   – koaksiaalne pigtailiga InGaAs PIN-fotodiooddetektor

Mudelnomenklatuur

BPD - XX X XX X - XX -   ( X  )

Näide: BPD-70P10B-FA (70 m aktiivne ala, põimitud tüüp, 1,0 m kiud, B-tüüpi pistikupesa, FC/APC pistik)

Märkus. Patsi pikkust ja fikseeritud kaardi vormingut saab kohandada. Toote struktuuri, suurust, optilisi parameetreid ja protsessitehnoloogia nõudeid saab kujundada vastavalt kliendi nõudmistele.

Andmeleht   – koaksiaalne pigtailiga InGaAs PIN-fotodiooddetektor

Andmeleht

Korduma kippuvad küsimused (KKK)

K: Mis vahe on koaksiaalsel patsiga fotodioodidetektoril ja TO-can InGaAs fotodioodidel?

V: Peamised erinevused on paketi disain ja süsteemiintegratsioon. Koaksiaalne patsidega detektor integreerib InGaAs PIN-fotodioodi hermeetilises koaksiaalpaketis koos kiudpatsiga, pakkudes otsest kiudühendust ja kõrgsageduslikku jõudlust selliste rakenduste jaoks nagu CATV-vastuvõtjad ja optilised testimisseadmed. TO5/TO46 fotodioodid kasutavad optiliste akendega metallpurgipakette ja nõuavad välist optilist sidestust, muutes need sobivamaks vaba ruumi tuvastamiseks ja optilise võimsuse mõõtmiseks.

K: Mis vahe on patsi ja mahutiga pakendite valikutel?

V: Patsiga versioonil on optilise otseühenduse jaoks püsivalt kinnitatud kiud, samas kui pistikupesaga versioonil on eemaldatav kiudliides mugavaks ühendamiseks ja asendamiseks. Valik sõltub peamiselt süsteemiintegratsiooni nõuetest: patsidega pakendid sobivad fikseeritud OEM-paigaldiste jaoks, mahutipakendid aga katse- ja laboriseadmete jaoks.

K: Kuidas valida InGaAs PIN-fotodioodi aktiivne ala?

V: Aktiivse ala läbimõõt tuleks valida teie optilise kiire suuruse, sidestusskeemi ja sihtmärgi tuvastamise ribalaiuse põhjal. Väiksemad aktiivse ala läbimõõdud tagavad väiksema ristmiku mahtuvuse ja suurema kiirusega reageerimise, samas kui suurema alaga kiibid tagavad suurema optilise kogumise efektiivsuse ja pingevaba joondamise tolerantsi. Kiudühendusega süsteemide puhul võivad keskmise suurusega valikud (nt 70 um) saavutada hea kompromissi ribalaiuse ja joonduslaiuskraadi vahel.

Seotud tooted

· 1 mm aktiivse ala InGaAs PIN-fotodiood

· 5 mm InGaAs PIN-fotodiood TO5

· Silikoonfotodiood TO46

· C-riba Erbiumiga legeeritud Fiber Booster võimendi

Kasutamise märkused ja käsitsemine

· Järgige fotodioodi käsitsemisel õigeid ESD-kaitseprotseduure, kuna InGaAs PIN-fotodioodid on ESD-tundlikud seadmed.

· Vältige kiu otsapinna või optilise pistiku puudutamist paljaste sõrmedega.

· Ärge ületage andmelehel määratud absoluutseid maksimumhinnanguid.

· Vältige kiudpatsi liigset painutamist või mehaanilist pinget.
