1 mm InGaAs PIN-fotodiood TO46

Toote ülevaade - 1 mm InGaAs PIN fotodiood TO46

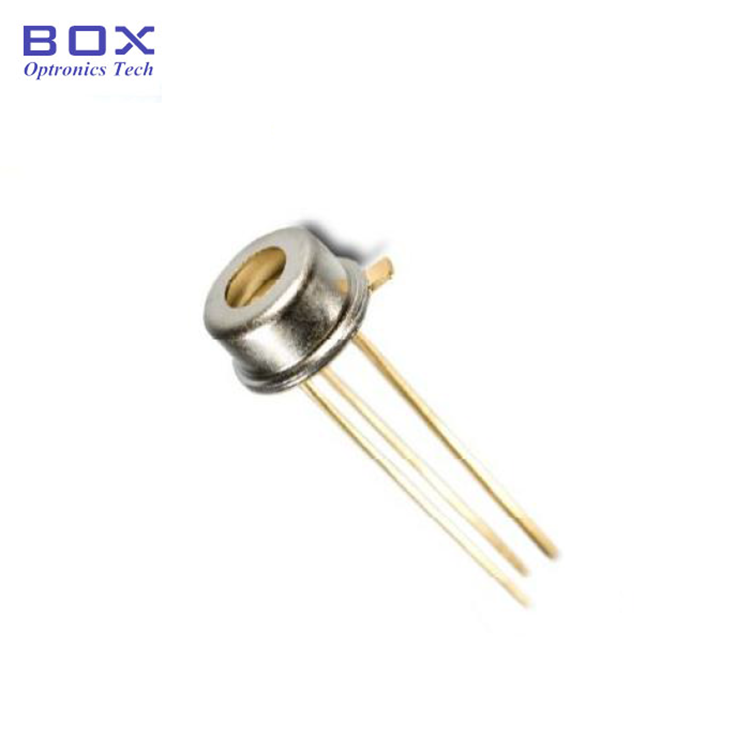

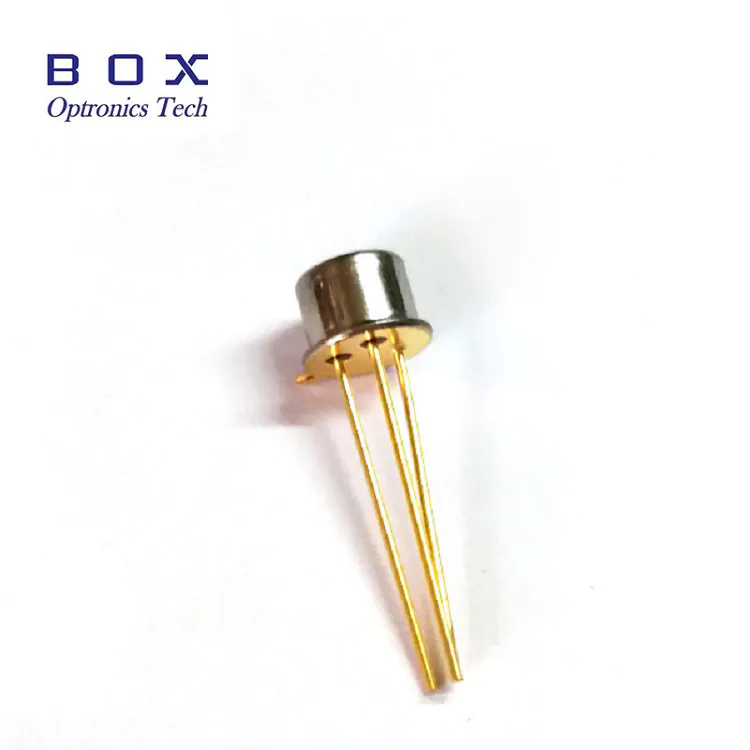

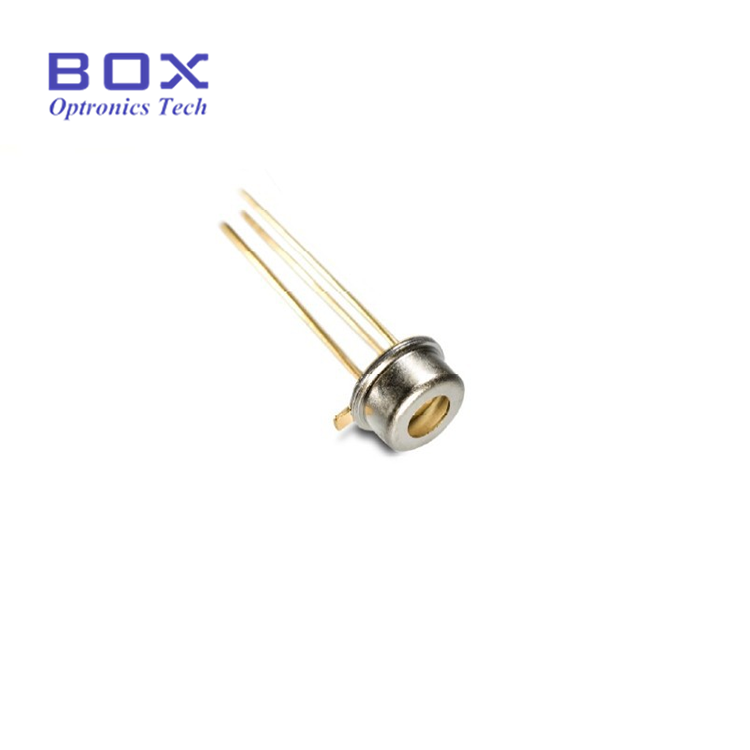

Box Optronicsi 1 mm InGaAs PIN-fotodiood (mudel BPD-1STO46B-FW) on suure jõudlusega InGaAs fotodetektor, mis on loodud lähiinfrapuna (NIR) tuvastusrakenduste jaoks. PIN-dioodi struktuuriga muundab see langeva optilise võimsuse lainepikkuste vahemikus 900–1650 nm kõrge lineaarsuse ja tundlikkusega proportsionaalseks fotovooluks. Sisaldab 1 mm läbimõõduga aktiivset ala. Lameda optilise aknaga hermeetilisesse TO46 metallpurki pakendatud fotodiood on mehaaniliselt vastupidav, tagades stabiilse jõudluse nõudlikes tööstus- ja laboritingimustes. Need atribuudid muudavad selle suurepäraseks valikuks optilise võimsuse jälgimiseks, fiiberoptiliste testide mõõtmiseks, lasertuvastuseks ja NIR-spektroskoopiaks.

Põhifunktsioonid - 1 mm InGaAs PIN-fotodiood TO46

• Aktiivse ala läbimõõt: 1 mm tõhusaks valguse kogumiseks

• Lai spektraalvastuse vahemik: 900 nm kuni 1650 nm

• Kõrge tundlikkus: 0,9 A/W tüüpiline 1310 nm juures, 0,95 A/W 1550 nm juures

• Ülimadal tumevool, väike ristmiku mahtuvus

• Kõrge töökindlus ja pikaajaline stabiilsus

• Hermeetiline TO46 lameaknaga metallpakett

• Standardne TO-CAN-konfiguratsioon lihtsaks paigaldamiseks

Tüüpilised rakendused - 1 mm InGaAs PIN-fotodiood TO46

• Optilised võimsusmõõturid ja optilise võimsuse jälgimise moodulid

• Fiiberoptilised testimis- ja mõõteseadmed

• Optilise signaali tuvastamine ja toite jälgimine telekommunikatsioonisüsteemides

• Lähi-infrapuna (NIR) spektroskoopia ja analüütilised instrumendid

• Laseri võimsuse seire- ja juhtimissüsteemid

• Optilise atenuaatori kalibreerimine ja iseloomustus

• Uuringud ja arendustegevus fotoonikalaborites

• Optilise mooduli integreerimine ja fotoonilise alamsüsteemi arendamine

Tehnilised andmed-1mm InGaAs PIN-fotodiood TO46

Absoluutsed maksimaalsed hinnangud (TC = 25 °C)

Elektrooptilised omadused (TC = 25°C)

Toote üksikasjad - 1 mm InGaAs PIN fotodiood TO46

Mis on InGaAs PIN-fotodiood?

InGaAs PIN-fotodiood on kõrge tundlikkusega pooljuhtdetektor, mis on loodud lähiinfrapuna (NIR) optiliseks tuvastamiseks. Põhinedes P-I-N pooljuhtstruktuuril, muudab see langevad footonid suurepärase lineaarsuse ja stabiilsusega fotovooluks.

Lainepikkusel 900 nm kuni 1700 nm töötavad InGaAs fotodioodid pakuvad kõrget tundlikkust optiliste sideribade ja SWIR-piirkonna ulatuses, muutes need sobivaks fiiberoptilise testimise, optilise võimsuse jälgimise, spektroskoopia ja andurirakenduste jaoks.

1 mm aktiivne ala pakub täiustatud valguse kogumise võimet ja paremat sidumistaluvust, pakkudes suurepärast tasakaalu tundlikkuse, joondamise paindlikkuse ja tuvastamiskiiruse vahel.

Esiletõstetud jõudlus – 1 mm InGaAs PIN-fotodiood TO46

• Kõrge reageerimisvõime ja kvanttõhusus

• Ülimadal tumevool

• Madal mahtuvus ja kiire reageerimine

• Lai spektraalne katvus

• Hermeetiline TO46 pakett

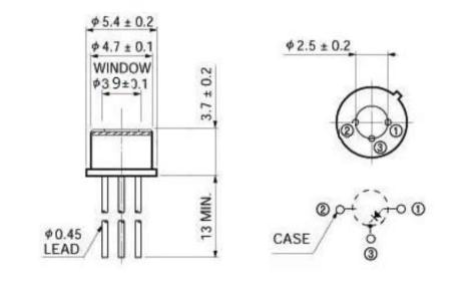

Pakendi mõõtmed ja kontakti definitsioon - 1 mm InGaAs PIN-fotodiood TO46

Pakendi tüüp: TO46 hermeetiline metallpurk, lame aken (TO-CAN 3-pin)

Purgi läbimõõt: φ5,4 ± 0,2 mm (välimine), φ4,7 ± 0,1 mm (sisemine)

Akna läbimõõt: φ3,9 ± 0,1 mm

Tihvtide konfiguratsioon (altvaade): tihvt 1 = anood (P-pool), tihvt 2 = korpus (GND), tihv 3 = katood (N-pool)

Tellimisinfo

Mudelnomenklatuur

BPD – X X KUNI XX – X – X

Näide: BPD-1STO46B-FW

Andmeleht-1mm InGaAs PIN-fotodiood TO46

Andmeleht

Juhtimisaeg

• Standardühikud (laos olevad mudelid): 3–5 tööpäeva

• Standardtootmine: 10–15 tööpäeva

• Mahulised tellimused: võtke ühendust tootmisgraafiku saamiseks

• Rahvusvaheline kohaletoimetamine: ~5 tööpäeva (DHL/UPS/FedEx express)

• Kiireteenus: saadaval nõudmisel

Kasutamine ja käsitsemine - 1 mm InGaAs PIN-fotodiood TO46

• Fotodioodid on elektrostaatilise lahenduse (ESD) suhtes tundlikud seadmed – kasutage alati sobivat ESD-kaitset

• Vältige juhtmete otsest puudutamist paljaste sõrmedega, et vältida saastumist ja ESD-kahjustusi

• Säilitage kasutamata seadmeid ESD-kindlas pakendis või juhtivatel alustel, et vältida elektrostaatilise laengu kahjustusi.
