1 mm aktiivse ala InGaAs PIN-fotodiood

Toote ülevaade – 1 mm aktiivse ala InGaAs PIN-fotodiood

Box Optronicsi 1 mm aktiivse ala InGaAs PIN-fotodiood (mudelid: BPD-1STO46B-BL ja BPD-1STO46B-FW) on kompaktne ja kõrge tundlikkusega InGaAs PIN-fotodetektor, mis on loodud lähiinfrapuna optiliseks tuvastamiseks lainevahemikus 900 nm kuni 1650 nm. 1 mm läbimõõduga aktiivse alaga pakub see tasakaalustatud kombinatsiooni valguse kogumise võimest, sidestustolerantsist ja tuvastusjõudlusest optilise võimsuse mõõtmiseks, fiiberoptiliste instrumentide ja optiliste seirerakenduste jaoks.

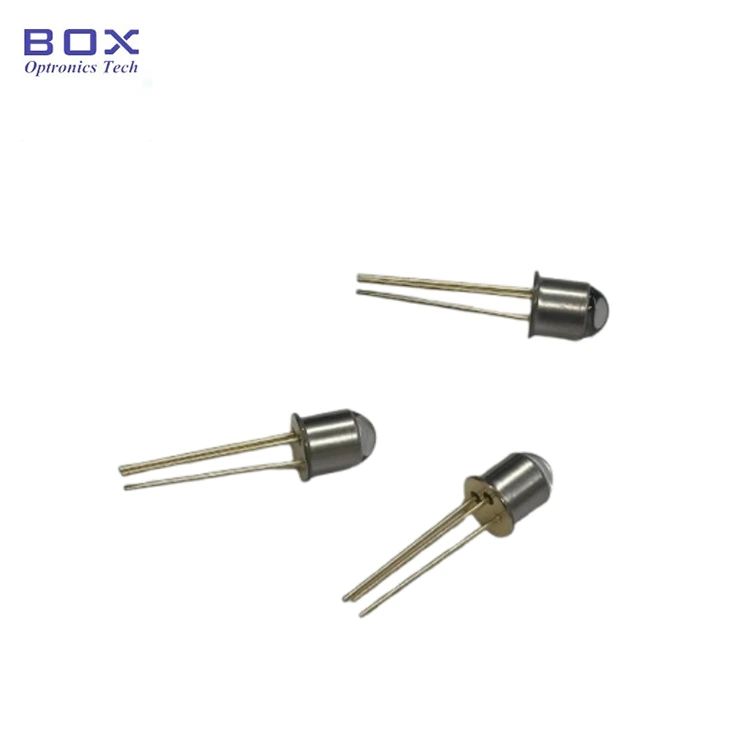

Saadaval on kaks TO46 paketi konfiguratsiooni: kuulläätse aknaga BPD-1STO46B-BL, mis parandab fokuseeritud või kiudühendusega optiliste signaalide ühendamise tõhusust, ja BPD-1STO46B-FW lameda aknaga vaba ruumi optiliseks tuvastamiseks ja rakendustele, mis nõuavad tasapinnalist optilist liidest. Mõlemal versioonil on hermeetiline TO46 metallpakend, mis tagab usaldusväärse pikaajalise töö.

Põhifunktsioonid - 1 mm aktiivse ala InGaAs PIN-fotodiood

· 1 mm aktiivse ala läbimõõt

· Lai spektraalreaktsioonivahemik: 900–1650 nm

· Kõrge tundlikkus: 0,9 A/W tüüpiline 1310 nm juures, 0,95 A/W 1550 nm juures

· Madal tumevool ja väike ristmiku mahtuvus

· Kompaktne TO46 hermeetiline metallpakend

· Kaks aknavalikut: kuulklaas (BL) ühendamise tõhususe parandamiseks, lame aken (FW) vaba ruumi tuvastamiseks

Tüüpilised rakendused - 1 mm aktiivse ala InGaAs PIN-fotodiood

· Optilised võimsusmõõturid ja optilise võimsuse jälgimise süsteemid

· Fiiberoptilised testimis- ja mõõtmisseadmed

· EDFA ja optilise võimendi võimsuse jälgimine

· NIR-spektroskoopia ja optilised andursüsteemid

· Vaba ruumi optilise tuvastamise rakendused

· Optiliste komponentide iseloomustus ja kalibreerimine

· Fotoonika seadmed ja originaalseadmete tootjate integreerimine

Toote spetsifikatsioonid -1mm aktiivse ala InGaAs PIN-fotodiood

Absoluutsed maksimaalsed hinnangud (TC = 25 °C)

Elektrooptilised omadused (TC = 25°C)

Pakendi ja viigu definitsioon -1 mm aktiivse ala InGaAs PIN-fotodiood

Pakendi tüüp: TO46 hermeetiline metallpakett

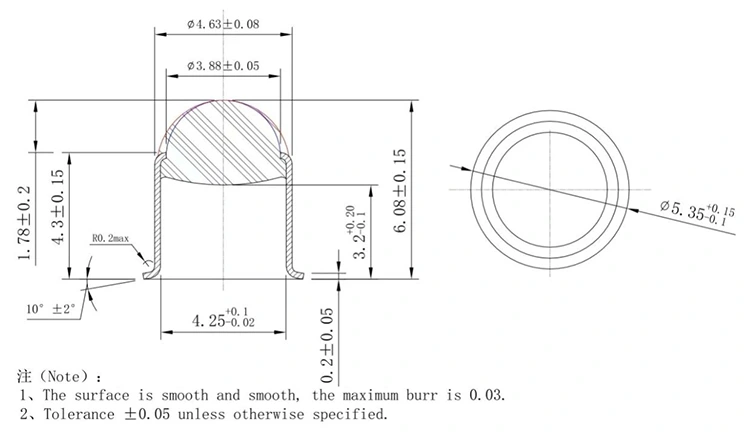

Palli objektiiv:

Lame aken:

Tellimisinfo -1mm aktiivse ala InGaAs PIN-fotodiood

Mudelnomenklatuur

BPD – X X KUNI XX – X – X

Näide: BPD-1STO46B-FW

Andmeleht -1mm aktiivse ala InGaAs PIN-fotodiood

BPD-1STO46B-BL

BPD-1STO46B-FW

Korduma kippuvad küsimused (KKK)

K: Mis vahe on BL (kuullääts) ja FW (lame aken) versioonide vahel?

V: Mudelil BPD-1STO46B-BL on kuulläätse aken, mis parandab optilise sidestuse tõhusust, fokuseerides langeva valguse 1 mm aktiivsele alale. See sobib kiudühendusega optiliste signaalide, fokusseeritud kiirte ja suuremat sidumistalerantsi nõudvate rakenduste jaoks, nagu optilise võimsuse mõõtmine ja fiiberoptiliste katseseadmete jaoks.

Mudelil BPD-1STO46B-FW on lame optiline aken ilma fokuseeriva optikata, pakkudes otsest optilist liidest vaba ruumi optiliste tuvastus- ja mõõtmisrakenduste jaoks, kus on oluline säilitada algne kiire profiil.

Mõlemad versioonid kasutavad sama InGaAs PIN-fotodioodikiipi ja TO46 hermeetilist paketti, samas kui optilise akna konfiguratsiooni saab valida vastavalt sidumismeetodile ja rakenduse nõuetele.

K: Millist lainepikkuse vahemikku suudab see 1 mm InGaAs fotodiood tuvastada?

V: See InGaAs PIN-fotodiood pakub laia lähi-infrapuna spektraalreaktsiooni vahemikus 900 nm kuni 1650 nm, mis hõlmab tavaliselt kasutatavaid optilisi lainepikkusi, sealhulgas 1310 nm ja 1550 nm sideribasid. Reageerivus on määratud 1310 nm (tüüpiliselt 0,9 A/W) ja 1550 nm (tüüpiliselt 0,95 A/W) juures. See sobib optilise võimsuse mõõtmiseks, laserseireks, optiliseks anduriks ja instrumentide rakendusteks, mis nõuavad usaldusväärset NIR-i tuvastamist.

K: Mis on minimaalne tellimuse kogus (MOQ)?

V: 1 mm InGaAs PIN-fotodioodi TO46 MOQ on 1 tk. Toetame paindlikke tellimuste koguseid, alates üksikutest ühikutest teadus- ja arendustegevuseks ning prototüüpimiseks kuni suuremate mahtudeni instrumentide tootmiseks ja OEM-programmideks.

K: Kas ma saan selle 1 mm aktiivse ala InGaAs PIN-fotodioodi kiudpatsiga versiooni?

V: Jah. Box Optronics pakub ka kiudpatsidega InGaAs fotodioodmooduleid koos pistikuvalikutega otse kiudühenduseks. Need moodulid integreerivad InGaAs fotodioodi kiibi kiudühendusega kompaktsesse pakendisse, mis sobib originaalseadmete tootjate integreerimiseks optilistesse instrumentidesse ja fiiberoptilistesse süsteemidesse.
