Mikromooduli C-riba Erbiumiga legeeritud Fiber Booster võimendi

Sisukord

1. Sissejuhatus Mikromooduli C-riba Erbiumiga legeeritud Fiber Booster võimendi

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht

8. Pakkumise tingimused ja makse

9. Juhtimisaeg

10. Toimingu sammud

11. Operatsiooni Märkused ja Hooldus

12. Kvaliteedi tagamine ja Müügijärgne teenindus

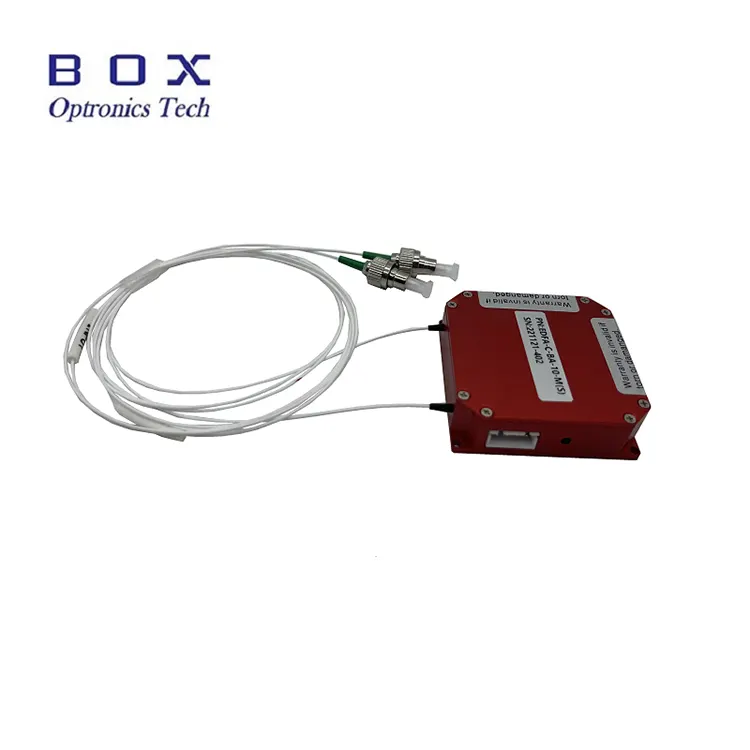

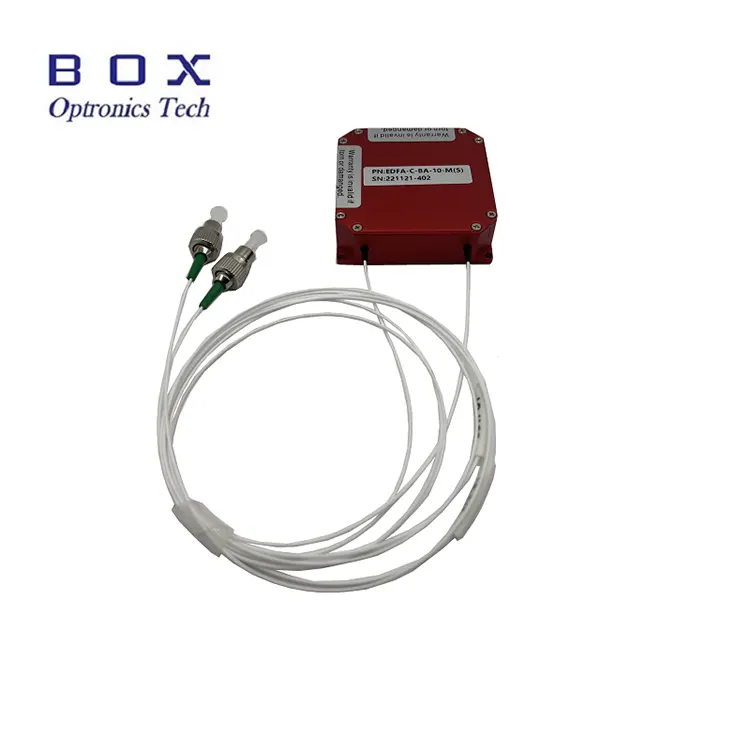

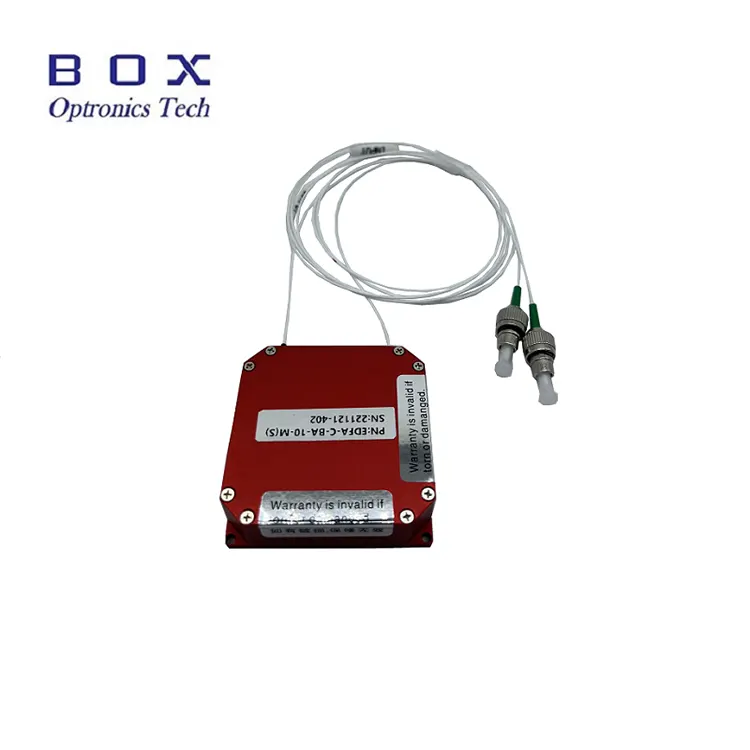

Toote tutvustus

Mikromooduli C-riba Erbiumiga legeeritud fiiberbooster Võimendid on mõeldud kasutamiseks piiratud ruumides. Mõõtmed on 50 (L) × 50 (S) × 15 (K) mm või 45 (L) × 65 (S) × 10 (K) mm, valikulised. Nad võivad olla kasutatakse lasersignaalide võimsuse võimendamiseks C-ribas 1530 ~ 1565 nm lainepikkuste vahemik. Neil on 10/13/17/20/23 dBm suur võimsus ja madal müratase. A Arvutiga töötamiseks on kaasas side jadaport ja toitekaabel. Millal neid mooduleid kasutades veenduge, et kiu otspind on puhas, olge laseriga kursis sisestuspiirangud ja rakendage vajalikke laserohutuse ettevaatusabinõusid.

Toode Tehnilised andmed

Toode Omadused

● Lai lainepikkuste vahemik - 1530 ~ 1565 nm;

● Subminiatuur disain;

● Madal müra <5dB;

● RS232/TTL juhtimisrežiim.

Toode Rakendused

● Optiline kiudoptiline side;

● Optiline kiudandur;

● Fiber laser.

Toode Üksikasjad

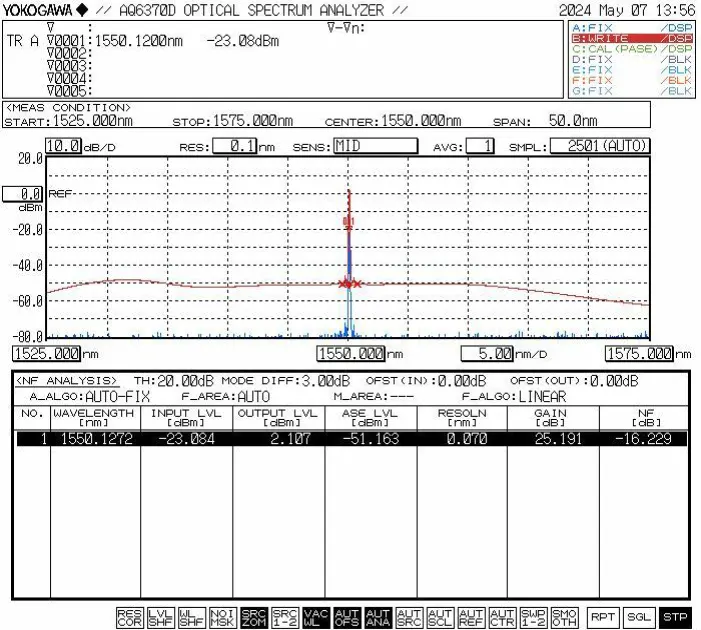

● Tüüpiline karakteristikukõver

● Sideviigu määratlus (vasakult paremale: 1 kuni 4):

Sidetase vastab TTL standarditele. TTL-RS232 arvutiga ühendamiseks on vajalik taseme teisendus.

Tellimisinfo

nt: EDFA-BA-C-23-SM-MIC

(Tellimisinfo: mikromooduli C-riba Erbium-legeeritud Fiber Booster Amplifier, 23dB väljundvõimsus, SMF-28efiber, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui neid on laos, siis läheb kiiremini saadetud.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Sammud

1. samm. Lahtipakkimine ja kokkupanek

Enne kokkupanekut kontrollige, kas kõik tarvikud on komplekteeritud.

2. samm. Toiteallika ja kiudoptilise ühendamine Patch Juhtmed

Ühendage toiteallikas; ühendage signaaltuli sisendiga

3. samm. Võimendi sisselülitamine

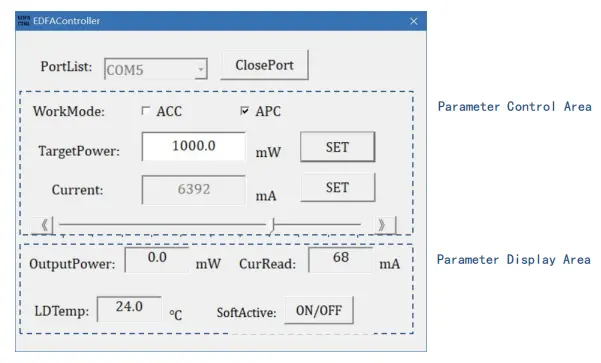

Lülitage võimendi toide sisse. Märkus. Töövool ja võimendus väärtused on parameetrid, mille hostarvuti määras viimasel sulgemisel ja saab vajaduse korral tarkvara kaudu muuta. On rangelt keelatud ühendada või laseri töötamise ajal eemaldage fiiberpistikud.

Setp4.Shutdown

Pärast kasutamist ühendage toitekaabel lahti.

Operatsioon Märkused ja Hooldus

● Ärge katkestage toiteallikat otse võimendi töötamise ajal tegutsevad.

● Hoidke fiiberühendused tolmust puhtad, et vältida kiu põlemist pistiku otspind. Puhastage fiiberpistikut enne tolmuvaba läätsepaberiga ühendus, kontrollige seda kiu otsapinna inspektoriga ja ühendage ääriku kaudu alles pärast puhtuse kinnitamist. Vastasel juhul võib kiudühenduse otspind põletada, kui laser on sisse lülitatud. Tagada laserivaba töö, kui ühendavad äärikud ja pange peale kiust tolmukatted, kui neid ei kasutata.

● Hoidke seadet kuivana ja hoidke seda kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
