C-riba Erbium-legeeritud Fiber In-Line võimendi

Sisukord

1. Sissejuhatus C-riba Erbium-legeeritud Fiber In-Line võimendi

2. Tehniline Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht ja testileht

8. Pakkumise tingimused ja makse

9. Juhtimisaeg

10. Toimingu märkmed ja Hooldus

11. Kvaliteedi tagamine ja Müügijärgne teenindus

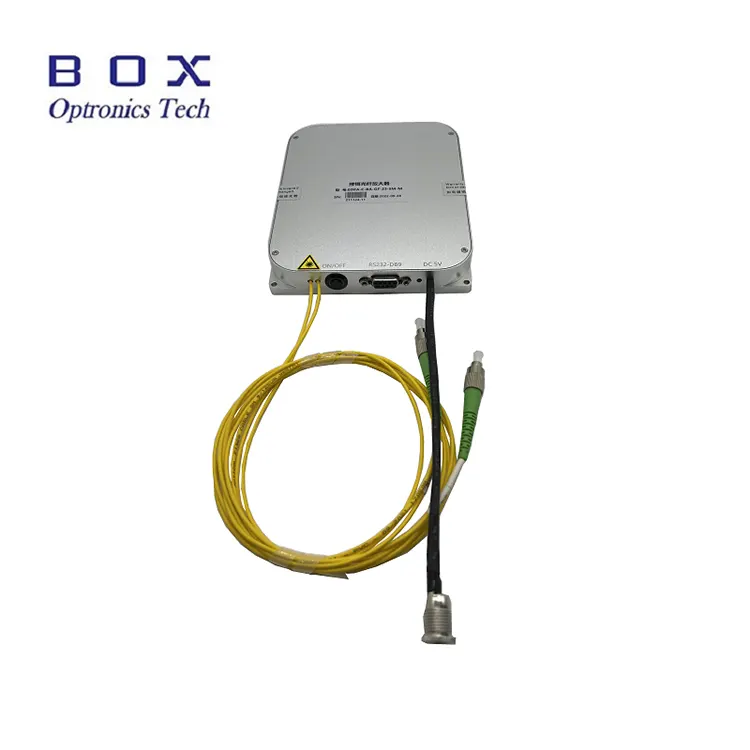

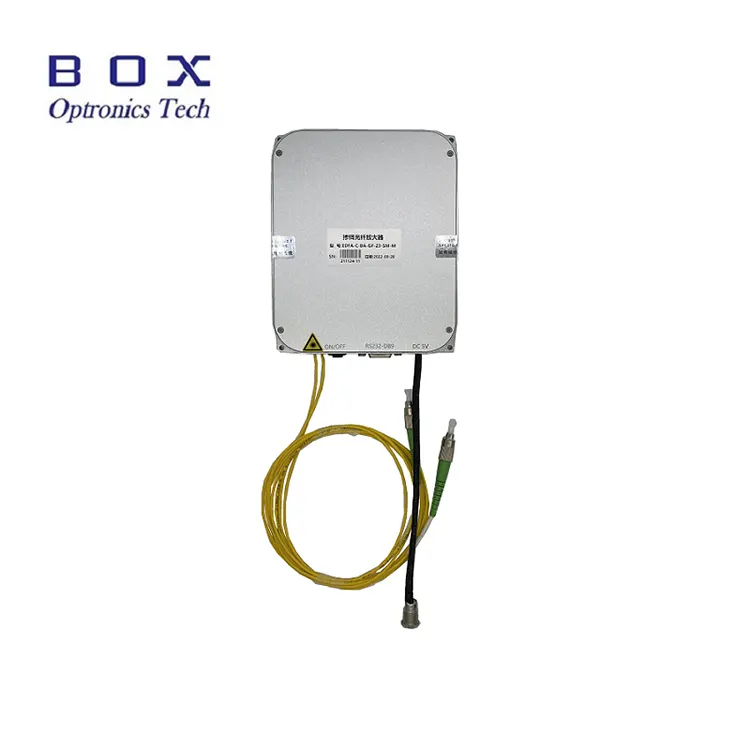

Toote tutvustus

C-riba Erbiumiga legeeritud Fiber In-Line võimendid on mõeldud liinireleeks kiudlaserites või kiudsidesüsteemides. Nad saavad kasutada lasersignaalide võimsuse võimendamiseks C-ribas 1530–1565 nm lainepikkuste vahemik. Neil on 15/17/20/23/25/26 dBm suur võimsus ja madal müra. Arvutiga töötamiseks on kaasas soovitused ja tarkvara. Nende kasutamisel mooduleid, veenduge, et kiu otspind oleks puhas, olge lasersisendiga kursis piiranguid ja võtke tarvitusele vajalikud ettevaatusabinõud laseriga.

Toode Tehnilised andmed

Toode Omadused

● Lai lainepikkuste vahemik - 1530 ~ 1565 nm;

● Kõrge kasum tegur;

● Madal müra <5,5 dB;

● Suur väljundvõimsus 15/17/20/23/25/26 dBm valikuline.

Toode Rakendused

● Optiline kiudoptiline side;

● Optiline kiudandur;

● Fiber laser.

Toode Üksikasjad

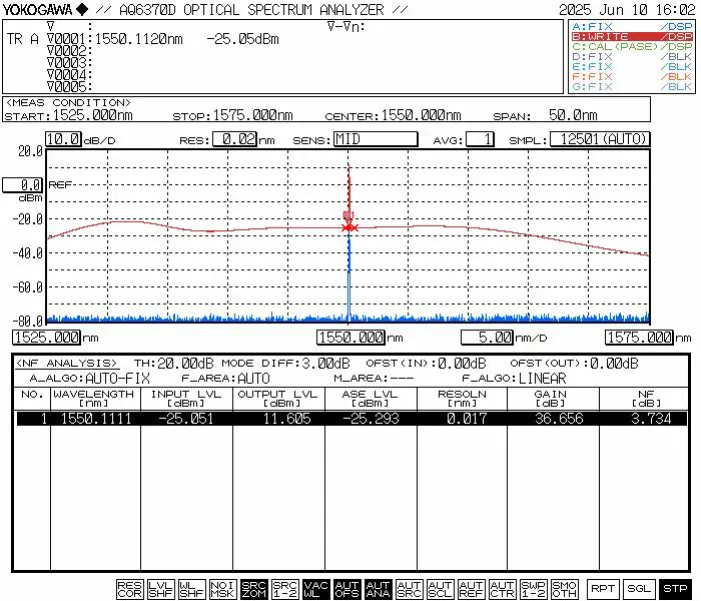

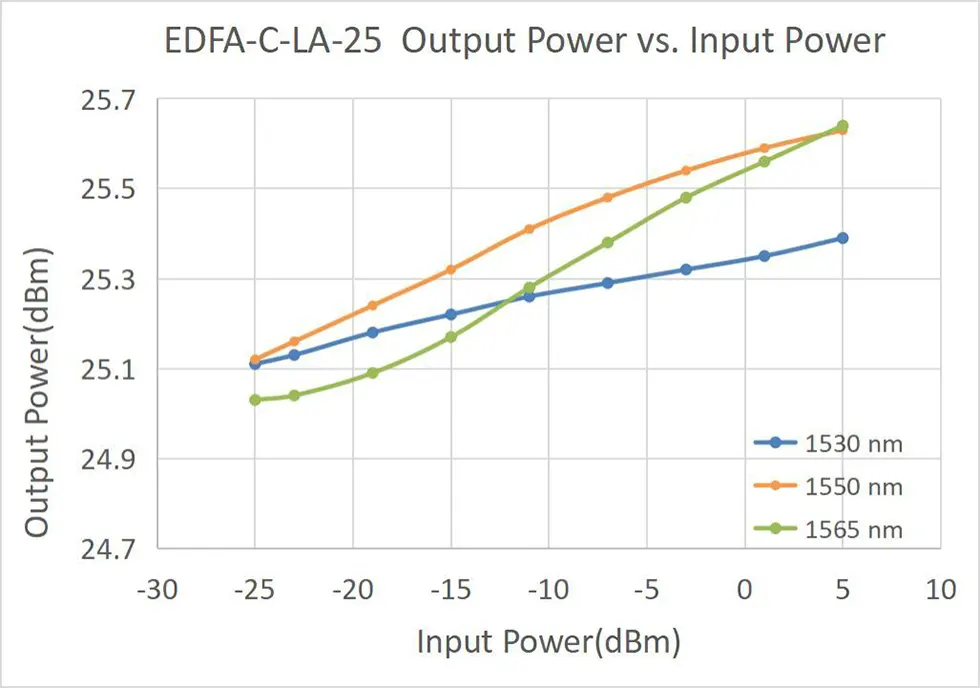

● Tüüpiline karakteristikukõver

Tellimisinfo

nt: EDFA-LA-C-15-SM-M

(Tellimisteave: C-riba Erbium-legeeritud Fiber In-Line Võimendi, 15 dB väljundvõimsus, koos SMF-28efiberiga, moodulipakett).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja Testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui neid on laos, siis läheb kiiremini saadetud.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkused ja Hooldus

● Ühemoodiliste kiudude (Hi-1060, PM980, G652D, PM1550 jne) puhul Pideva valguse teoreetiline võimsustolerants on ligikaudu 200 mW, kui otspind on puhas. Seetõttu saavad EDFA mudelid väljundvõimsusega <200mW ühendage nende väljundkiudühendused teiste ühemoodiliste kiudseadmetega liigutatavad adapterid (kiudäärikud).

● Ärge katkestage toiteallikat otse võimendi töötamise ajal tegutsevad.

● Hoidke fiiberühendused tolmust puhtad, et vältida kiu põlemist pistiku otspind. Puhastage fiiberpistikut enne tolmuvaba läätsepaberiga ühendus, kontrollige seda kiu otsapinna inspektoriga ja ühendage ääriku kaudu alles pärast puhtuse kinnitamist. Vastasel juhul võib kiudühenduse otspind põletada, kui laser on sisse lülitatud. Tagada laserivaba töö, kui ühendavad äärikud ja pange peale kiust tolmukatted, kui neid ei kasutata.

● Väljundkiudühenduste sagedane ühendamine/lahtiühendamine ei ole soovitatav, kuna see võib põhjustada tolmu saastumist, suuremat sisestuskadu või kiudühenduse otsapinna põlemine.

● Hoidke seadet kuivana ja hoidke seda kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
