Disainitud on C-riba Erbiumiga legeeritud fiiber-eelvõimendid tundlikkuse parandamiseks enne optilist vastuvõtjat. Eelvõimendi on kasutatakse spetsiaalselt väikeste optiliste signaalide võimendamiseks vahemikus -45-25 dbm. Väikese signaali tüüpiline võimendus on koguni 35–45 dB ja müra on alla 4,5 dB. Neid saab kasutada laseri võimsuse võimendamiseks signaale C-riba 1530–1565 nm lainepikkuste vahemikus. Automaatne vool Juhtimise (ACC) töörežiim. Arvuti jaoks on käsud ja juhtimistarkvara operatsiooni.

Toode Tehnilised andmed

Toode Omadused

● Lai lainepikkuste vahemik - 1530 ~ 1565 nm;

● Madal müra <4,5 dB;

● Puuteekraan/DB9 Female (RS232) sideliides jaoks lihtne operatsioon.

Toode Rakendused

● Optiline kiudoptiline side;

● Optiline kiudandur;

● Fiber laser.

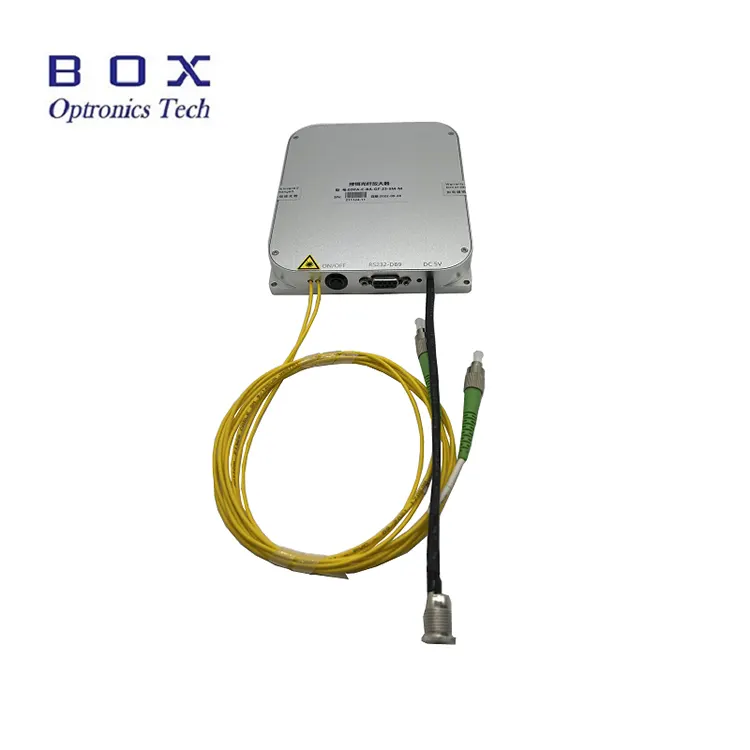

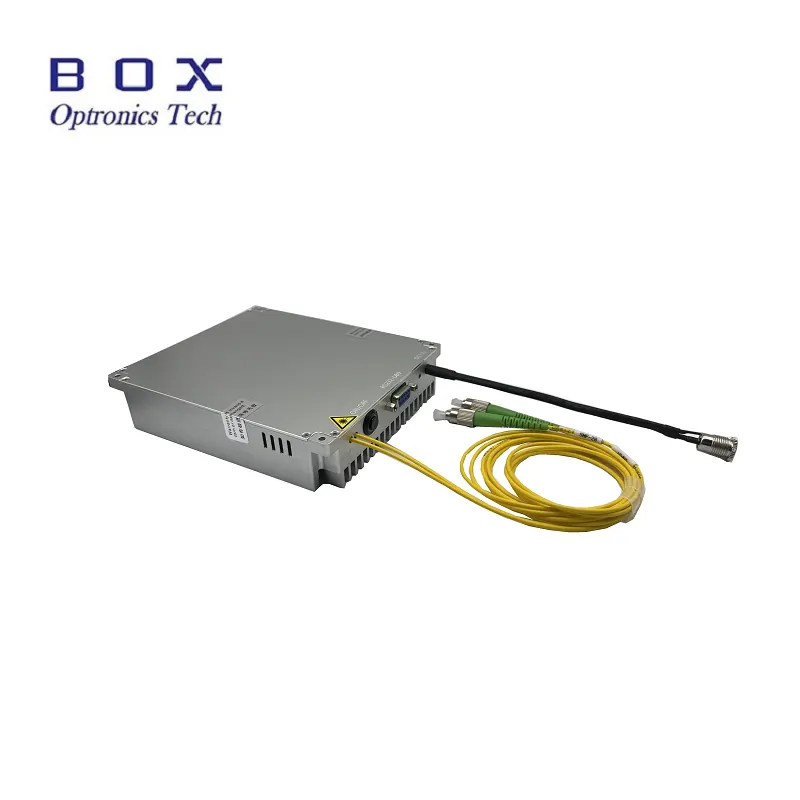

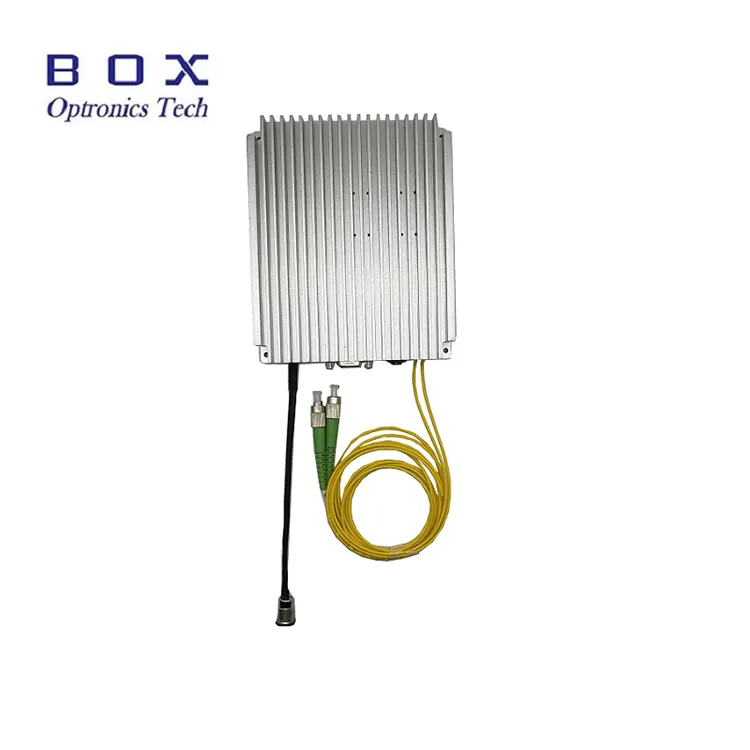

Toode Üksikasjad

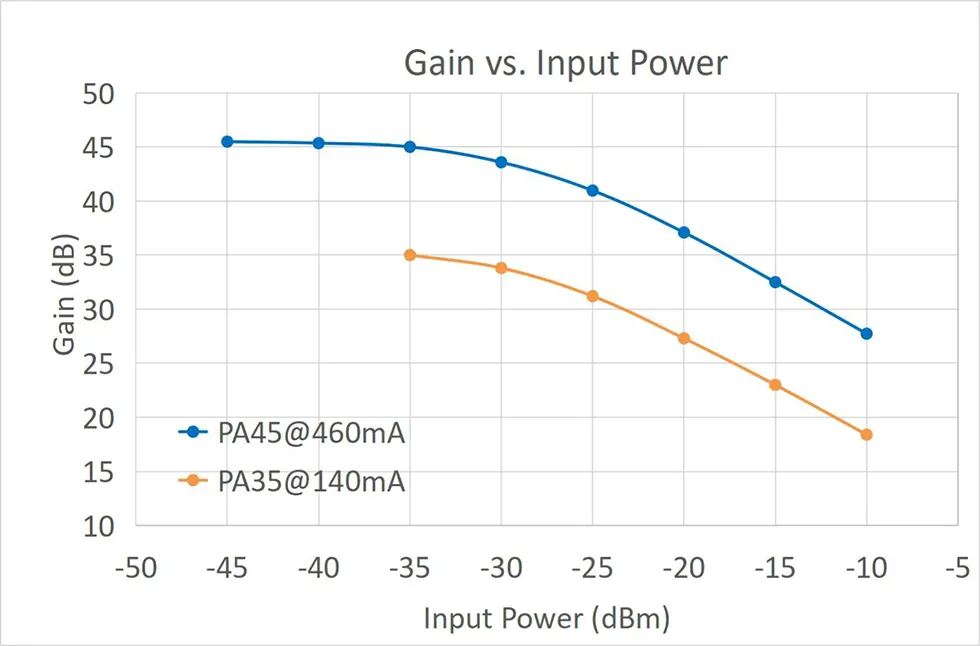

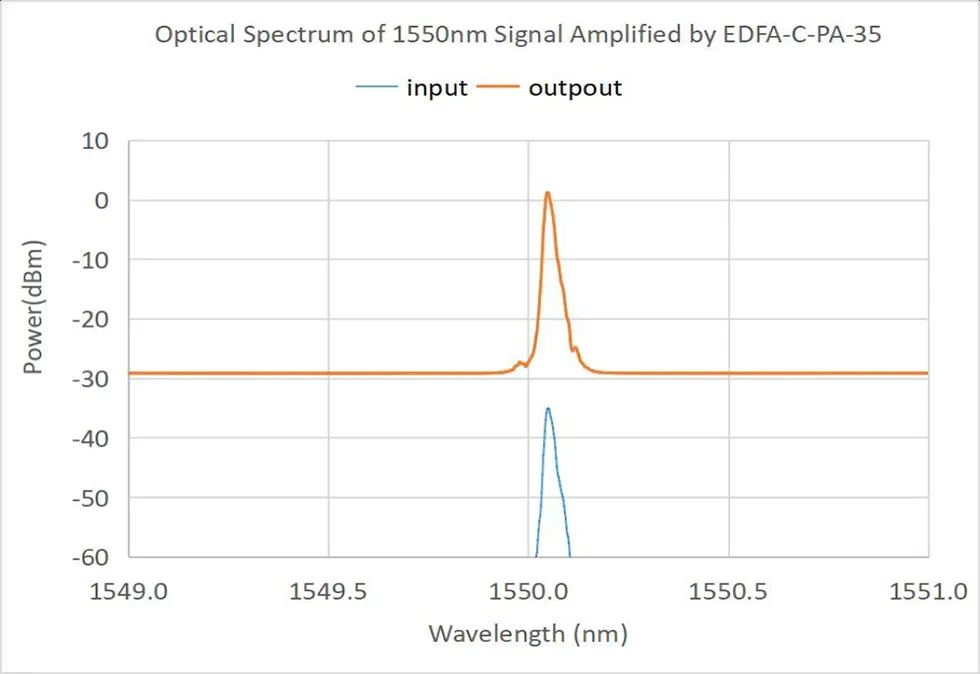

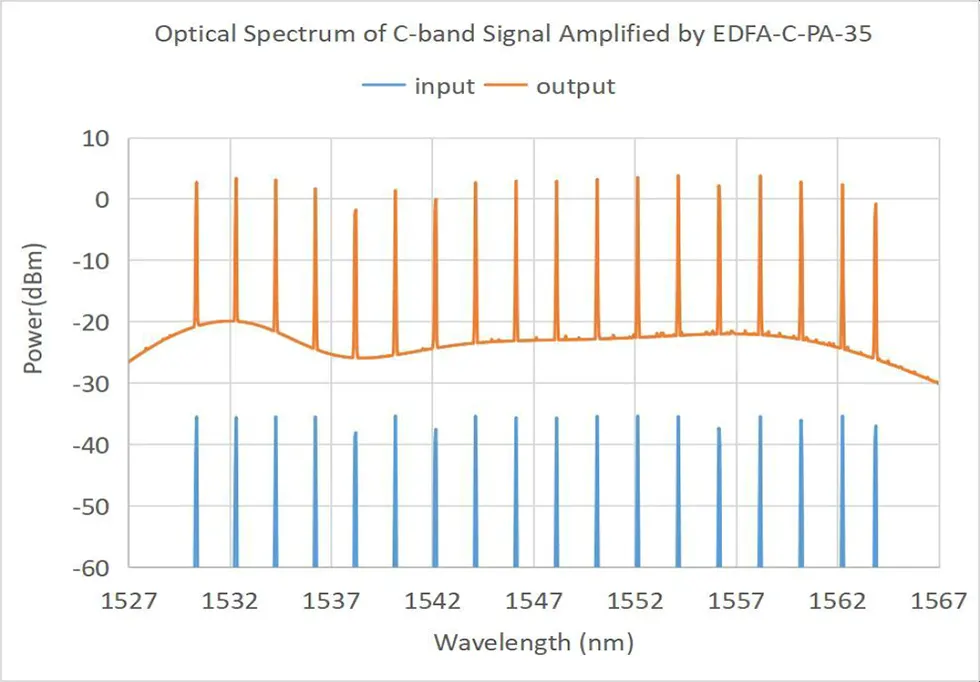

● Tüüpiline karakteristikukõver

Tellimisinfo

nt: EDFA-PA-C-35-SM-M

(Tellimisteave: C-riba Erbiumiga legeeritud kiud Eelvõimendi, 35 dBmsväike signaali võimendus, SMF-28efiber, moodulpakett).

Muude kohandatud nõuete saamiseks võtke ühendust aadressil sales06@boxoptronics.com

Andmeleht ja testileht

Andmeleht

Testileht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui neid on laos, siis läheb kiiremini saadetud.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Sammud

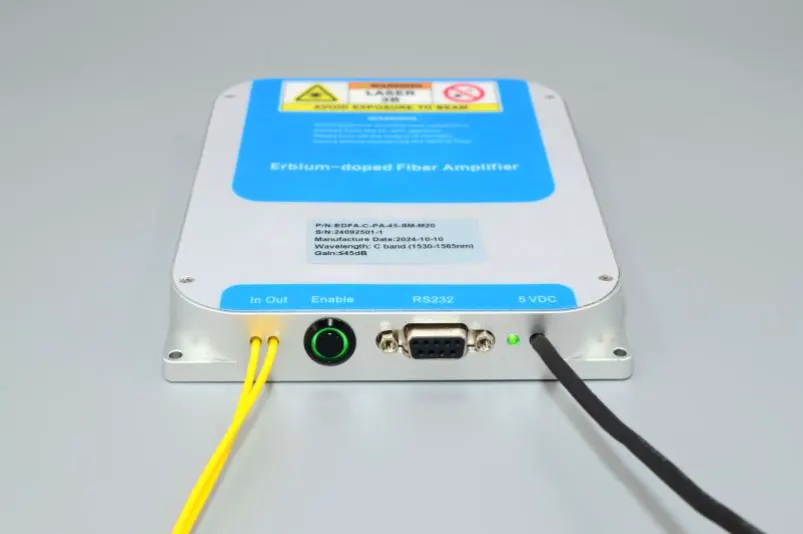

1. etapp. Välimus: esikülg EDFA on järjestikku varustatud optiliste sisend- ja väljundkiududega, an optilise võimenduse väljundi aktiveerimislüliti, hostarvuti side liides (vaikimisi RS232 DB9), toiteindikaatortuli ja toitejuhe (vaikimisi DC 5V).

2. samm. Toiteallikas: toide port on vaikimisi DC5,5 × 2,1 mm võimsus liides ja sobiv DC5V alalisvooluadapter tarnitakse, kui toode väljub tehasest. Ühendusmeetod toiteadapteri ja EDFA moodul on näidatud alloleval joonisel. Palun kasutage kindlasti originaal sobiv toiteadapter. Sobimatu toiteadapteri kasutamine teeb seda põhjustada EDFA ebaõnnestumist või kahjustada EDFA-d. U-kujuline pistikuga toiteliini saab pakkuda ka kasutajatele a lülitustoiteallikas, kuid see tuleks selle ajal eelnevalt välja pakkuda hanked.

3. toiming. Fiber džemprite ühendamine: Avage kiudoptilise pistiku tolmukorki, kontrollige kiu otsapinda ja Enne muu optilise seadme ühendamist veenduge, et seal pole reostust ega kahjustusi kiudseadmed või testimisseadmed. Suure võimsusega EDFA väljundkiudude jaoks mudeli puhul on soovitav kasutada ühendamiseks fusioonliitmismeetodit.

Setp4. Soojuse hajumine: see erbiumiga legeeritud kiudvõimendi moodul tekitab teatud koguse soojust. The võimendi alumine pind (tekstita pool) peaks olema lähedal kokkupuude jahutusradiaatori, soojuseraldusriba või metallpinnaga kasutaja šassii põhja. Selle saavutamiseks on soovitatav sobiv õhkjahutus hea soojuse hajumise efekt. Soovitatav optimaalne töökeskkond temperatuur on -5 ~ +35 ℃. Kui ümbritseva õhu temperatuur ületab 50 ℃, võimendi ooterežiimis ei käivitu. Kui ümbritseva õhu temperatuur üle 55 ℃, võimendi tööolekus peatab automaatselt laserväljundi ja siseneb ooteseisund enesekaitseks. Kui ümbritseva õhu temperatuur langeb 50 ℃-ni, jätkab võimendi väljundit automaatselt.

5. samm. Optiline sisendvõimsus: sellel erbiumiga legeeritud kiudvõimendil ei ole lävinõuet optilise sisendsignaali võimsuse jaoks. Kui keskmine võimsus sisend optiline signaal väheneb nullilähedase võimsuseni, säilitab võimendi endiselt tööolekus ja väljundpordil on spontaanse emissiooni väljund. Ideaalsema võimendusefekti ja signaali-müra suhte saavutamiseks soovitav on sisend optiline võimsus reguleerida võimsusvahemikus kirjeldatud testlehel või toote spetsifikatsioonis.

6. samm. Hostarvuti juhtimine: see võimendi on modulaarne toode ja seda peab tegema kombineerida spetsiaalse hostarvuti tarkvaraga, et reguleerida ja jälgida EDFA tööseisund ja tööparameetrid. Kasutaja arvuti vajab USB-232 jadapordi draiveriprogrammi ja EDFA hostarvuti installimiseks meie ettevõtte pakutav juhtimistarkvara. USB-232 jadapordi draiver programm peab olema installitud, vastasel juhul ei saa hostarvuti tarkvara ühendust luua ja suhelda EDFA mooduliga normaalselt. Tuleb märkida, et USB-232 jadapordi draiveriprogramm peaks olema kooskõlas tegeliku USB-232-ga kasutatud jadapordi kaablit. EDFA hostarvuti tarkvara versiooni number tarkvara peaks olema kooskõlas tarkvara versiooni numbriga, mis on salvestatud toote testileht.

7. samm. Hostarvuti tarkvara liides: teave, mida hostarvuti tarkvara saab kuvada, sisaldab võimendi töörežiim, optilise väljundvõimsuse sihtväärtus, pumba laser praegune sihtväärtus ja temperatuuri jälgimise olek.

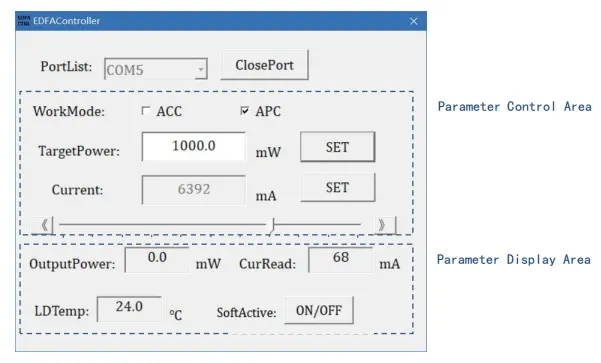

8. samm. Spetsiifiline toiming: pärast käivitamist hostarvuti tarkvara, valige esmalt õige jadapordi number jadapordi jada PortList, klõpsake jadaporti avamiseks nuppu OpenPort sadamasse. Praegu kuvatakse akendes Current Read ja LDTemp mooduli töövool ja pumba temperatuur. Sisestage optiline sihtmärk võimsuse väärtus aknas TargetPower ja klõpsake nuppu SET. Kui nupp EDFA mooduli lüliti ja tarkvara SoftActive nupu lüliti on mõlemad on sisse lülitatud, säte jõustub ja EDFA-l on optiline väljund.

9. samm. Juhtrežiim: standardmudel Selle kiudvõimendi toetab kahte töörežiimi, automaatset voolujuhtimist režiim (ACC režiim) ja automaatne toitejuhtimisrežiim (APC režiim). Saate vahetada nende kahe töörežiimi vahel valiku WorkMode kaudu. Vahetamisel pange tähele, et esmalt lülitage aktiivse nupu lüliti välja. (* Mõni võimendi mudelid toetavad ainult ACC-režiimi, näiteks EDFA-C-PA). ACC-režiimis sisestage pump praegune väärtus aknas Current ja klõpsake nuppu SET või lohistage otse vasakut ja paremat liugurit, et määrata pumba voolu väärtus. APC-režiimis sisestage optilise võimsuse sihtväärtus aknas TargetPower ja klõpsake nuppu SET nuppu.

10. samm. Väljundi aktiveerimine: kui Luba nupu lüliti mooduli esiküljel ja SoftActive nupp tarkvara sisselülitamine on mõlemad sisse lülitatud, säte jõustub ja võimendil on laserväljund ja LASER-indikaatortuli põleb. ON/OFF nupp kuvatakse punaselt. Väljundvõimsus parameetrite jälgimisel ala näitab praegust tegelikku optilist väljundvõimsust, CurRead näitab voolu pumba vool ja LDTemp näitab sisetemperatuuri.

11. samm. Väljalülitamine: esmalt lülitage välja ON/OFF nupu lüliti võimendi küljel ja SoftActive nupp lülitage tarkvara sisse, klõpsake jadapordi sulgemiseks nuppu ClosePort ja seejärel sulgege tarkvara.

12. samm. Parameetrite mälu: režiim ja juhtimistarkvara määratud parameetrid salvestatakse automaatselt sisestusse EDFA moodul ja neil on väljalülitusmälu funktsioon. Kui pole vajadust EDFA parameetrite muutmiseks pole vaja hostarvutiga ühendust luua seda uuesti kasutades.

Operatsioon Märkused ja Hooldus

● Kui väljundkiud tuleb ühendada teise kiuga, on see nii soovitatav kasutada fusiooniliitjat.

● Käivitamisel veenduge esmalt, et toitelüliti ja võtmelüliti on välja lülitatud ja seejärel ühendage toiteallikas. Väljalülitamisel esmalt lülitage võtmelüliti välja ja ühendage pärast väljundit toide lahti märgutuli kustub. Ärge katkestage otse toiteallikat, kui EDFA töötab.

● Puhastage kiudühendused ebemevaba lapiga ja kontrollige a kiu otsapinna detektor enne ühendamist. Ühendage/lahutage alati kiud ilma vooluta, et vältida otsapinna põlemist. Kiudoptilised pistikud peavad olema kaetud tolmukatetega.

● Väljundit pole soovitatav sageli sisestada ja lahti ühendada kiudühendused, et vältida tolmu saastumist, mis võib kaasa tuua suurenenud tolmu kiudühenduse otspinna sisestuskaotus või põlemine.

● Hoidke seadet kuivana ja hoidke seda kuivas kohas.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Siiski, Box Optronicsil on õigus järgnevalt tasuta remonditeenustest keelduda juhtudel garantiiaja jooksul:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
