Toote ülevaade – optiline võimsusmõõtur

Box Optronicsi optiline võimsusmõõtur on suure jõudlusega optoelektrooniline mõõteriist, mis on loodud täpseks optilise võimsuse tuvastamiseks ja analüüsiks. Meie võimsusmõõturid, mis on ehitatud kvaliteetsete räni (Si) ja indiumgalliumarseniidi (InGaAs) fotodiooddetektorite ümber, tagavad täpsed ja usaldusväärsed mõõtmised ultraviolett-, nähtava-, lähi-infrapuna- ja keskmise infrapuna spektrivahemikus.

Seeriasse kuuluvad nii lauaarvuti mitme kanaliga mudelid (PM-MC-4-B5) labori- ja tootmistestimiseks ning kompaktsed ühe kanaliga käeshoitavad mudelid (PM-SC-1-HD) välikatseteks ja kohapealseks kalibreerimiseks. Kõikidel seadmetel on intuitiivsed puuteekraani liidesed, reaalajas statistiline analüüs (vool, min, max, keskmine, tipust tipuni, standardhälve) ja USB-ühendus arvutipõhiseks andmete kogumiseks ja analüüsiks. Vahetatavate detektoripeadega, mis toetavad erinevaid lainepikkuse sagedusalasid ja võimsusvahemikke, valikuliste integreerivate sfääride konstruktsioonidega ühtlaseks kiirte kogumiseks, ja paindlike kiudühenduste tarvikutega (paljaskiudadapter ja FC-kiudadapter) saab meie optilisi võimsusmõõtureid konfigureerida vastavalt konkreetsetele nõuetele.

Põhifunktsioonid - optiline võimsusmõõtur

● Kõrge mõõtmiseraldusvõime: 0,001 dB täpsete võimsusnäitude jaoks

● Lai võimsusvahemik: 1nW~10mW või 10uW~10W

● Lai lainepikkuse katvus: 400–1100 nm (Si), 900–1650 nm (InGaAs), 1100–2200 nm (InGaAs)

● Mitu vormitegurit: saadaval on lauaarvuti (4 kanaliga) ja pihuarvuti (1 kanaliga) konfiguratsioonid

● Sisseehitatud võimsuse statistiline analüüs: praegune väärtus, minimaalne, maksimum, keskmine, tipust tipuni, standardhälve

● Konfigureeritav andmete diskreetimisintervall: 0,1 s kuni 1 s

● Intuitiivne puuteekraaniga kasutajaliides reaalajas kuvamisega

● USB-ühenduvus hosttarkvaraga andmete logimiseks ja graafiliseks analüüsiks

● Analoogpinge väljund (0~2,5 V) BNC/SMA kaudu

● Ühildub paljaskiudadapteri (BFA) ja FC kiudadapteri (FCA) tarvikutega

● Kompaktne, vastupidav disain, mis sobib nii labori- kui ka tööstuskeskkonda

● Mõõtemääramatus: ±5%

Tüüpilised rakendused – optiline võimsusmõõtur

● Optiliste komponentide testimine ja iseloomustamine (laserdioodid, kiud, võimendid, isolaatorid)

● Laseri väljundvõimsuse kontrollimine ja stabiilsuse jälgimine

● Fiiberoptilise süsteemi joondamine ja kadude mõõtmine

● Fotoonika ja optoelektroonika uurimis- ja arenduslaborid

● Tööstusliku laseri tootmisliini kvaliteedikontroll ja testimine

● Optilise anduri kalibreerimine ja valideerimine

● Telekommunikatsioonikomponentide testimine (CWDM, DWDM, transiiverid)

● Haridus- ja ülikoolide optikalaborid

● Välihooldus ja kohapealne seadmete kalibreerimine

Tehnilised andmed - optiline võimsusmõõtur

Anduri tehnilised andmed (T=25°C)

Hostiüksuse spetsifikatsioonid

Tarvikute spetsifikatsioonid

Toote üksikasjad - optiline võimsusmõõtur

Mis on optiline võimsusmõõtur?

Optiline võimsusmõõtur on täppis-optoelektrooniline instrument, mis on ette nähtud optiliste signaalide võimsuse mõõtmiseks, tavaliselt laseritest, valgusdioodidest (LED-dest) või fiiberoptilistest ülekandesüsteemidest.

See koosneb kahest peamisest komponendist: kalibreeritud fotodioodi anduri peast, mis muundab sissetuleva optilise võimsuse elektrivooluks, ja kuvari/töötlusseadmest, mis võimendab, digiteerib ja kuvab mõõdetud võimsuse väärtust ühikutes nagu vatid (W), millivatid (mW) või detsibellid 1 mW suhtes (dBm).

Optilised võimsusmõõturid on fotoonikauuringute, fiiberoptilise side, laseri tootmise ja kvaliteedikontrolli põhivahendid. Neid kasutatakse laserväljundi iseloomustamiseks, kiu sisestuskao mõõtmiseks, optilise võimendi väljundvõimsuse ja võimenduse mõõtmiseks ning süsteemitaseme võimsuse eelarve kontrollimiseks.

Detektori materjali valik (nähtava/NIR-i jaoks räni, NIR-i/SWIR-i jaoks InGaAs) määrab instrumendi lainepikkuse vahemiku ja tundlikkuse.

Tootesarja ülevaade

Box Optronics pakub modulaarset optilise võimsusmõõturi platvormi vahetatavate detektoripeade ja kahe hostiüksuse valikuga, mis võimaldab klientidel konfigureerida süsteemi, mis on optimeeritud nende konkreetsete mõõtmisnõuete jaoks:

Detektorpead

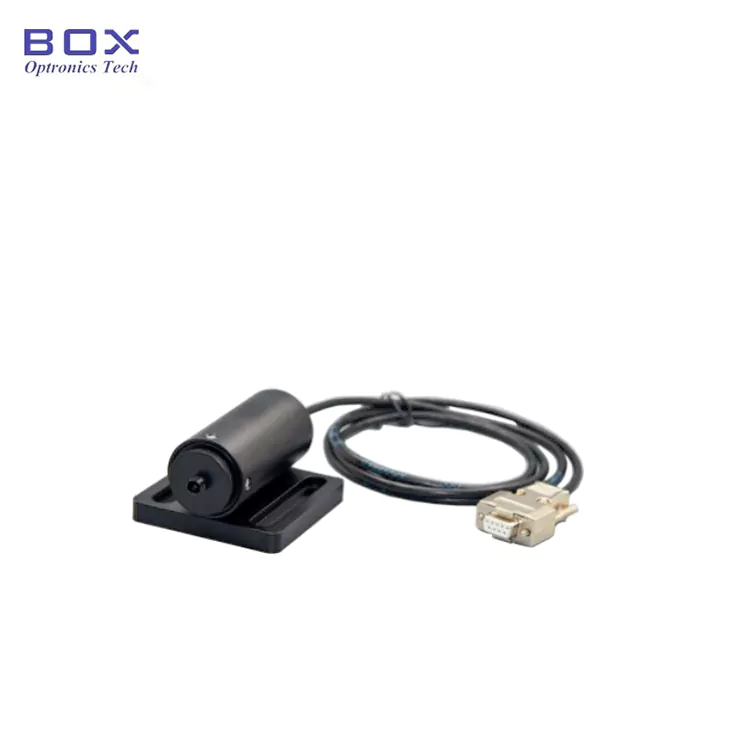

• PMS-4011-2040: integreeriva sfääriga ränifotodiooddetektor, mis katab 400–1100 nm võimsusvahemikuga -20–+40 dBm (10 μW–10 W). Ideaalne nähtava ja lähiinfrapuna laservõimsuse mõõtmiseks.

• PMS-9016-6010: InGaAs fotodiooddetektor (ilma integreeriva sfäärita), mis katab 900–1650 nm ja laiendatud väikese võimsusega vahemikuga –60–+10 dBm (1nW–10mW). Optimeeritud kõrge tundlikkusega telekommunikatsiooniriba mõõtmiseks.

• PMS-9016-2043: InGaAs fotodiooddetektor koos integreeriva sfääriga, mis katab 900–1650 nm laia võimsusvahemikuga -20–+43 dBm (10μW–20W). Sobib üldotstarbeliseks telekommunikatsiooni ja andmeside testimiseks.

• PMS-1122-2040: Laiendatud lainepikkusega InGaAs fotodiooddetektor integreeriva sfääriga, mis katab 1100–2200 nm võimsusvahemikuga -20–+40 dBm (10 μW–10 W). Mõeldud lühilaine infrapuna (SWIR) rakenduste jaoks.

Vastuvõtuüksused

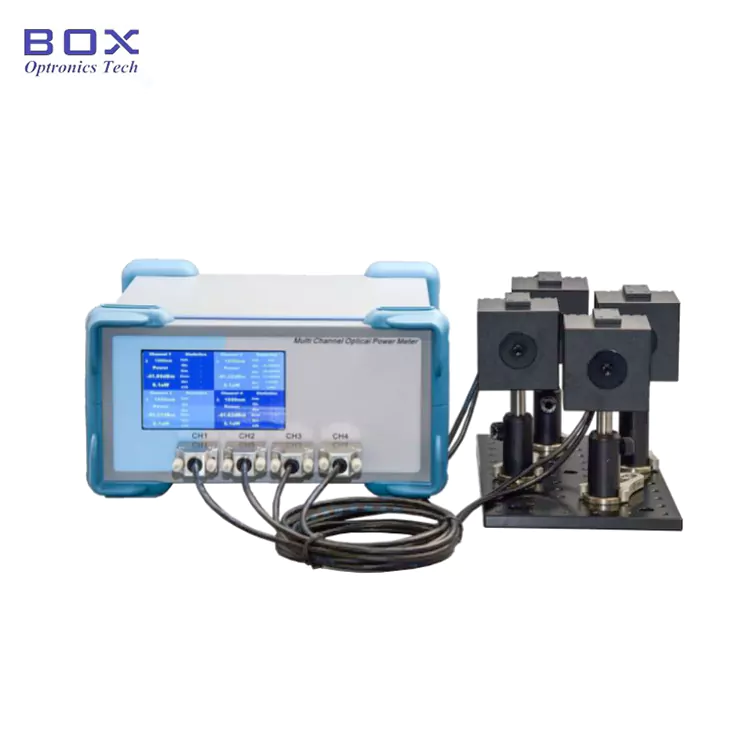

• PM-MC-4-B5 (mitme kanaliga töölaual): nelja kanaliga lauaseade suure puuteekraaniga, mis toetab kuni nelja detektorikanali samaaegset mõõtmist. Ideaalne labori seadistustele, tootmiskatsejaamadele ja rakendustele, mis nõuavad mitmepunktilist jälgimist.

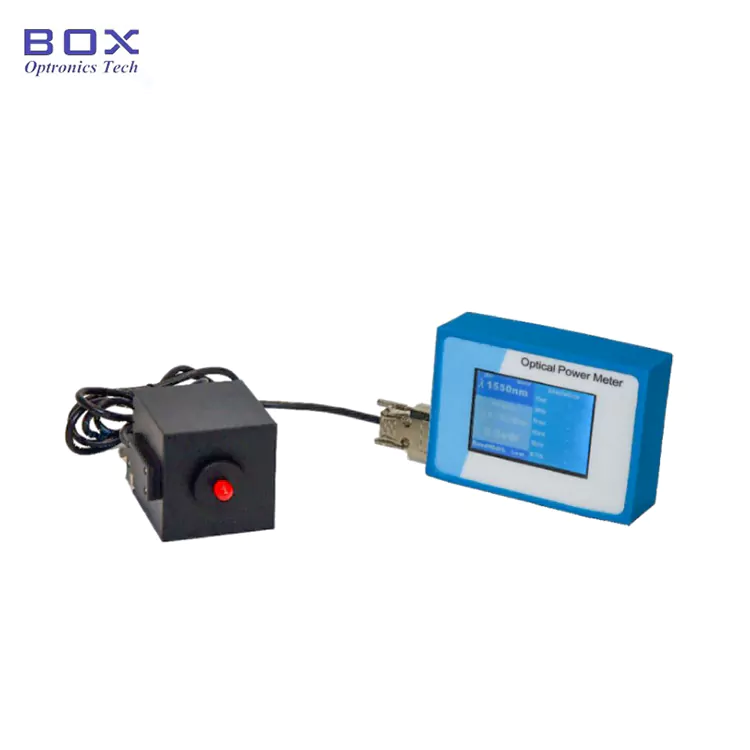

• PM-SC-1-HD (Handheld Single-Channel): Kompaktne ühe kanaliga pihuseade puutetundliku ekraani liidesega, mis on mõeldud kaasaskantavaks ja välikasutuseks. Ideaalne kohapealseks kalibreerimiseks, väliteenusteks ja mobiilsete testimisrakenduste jaoks.

Tellimisinfo - optiline võimsusmõõtur

Mudelnomenklatuur

Vastuvõtva üksuse nimetamise konventsioon

PM - XX - X - XX

Näide: PM-MC-4-B5

Detektorite nimetamise konventsioon

PMS – XXXX – XXXX – XX

Näide: PMS-9016-2040-FC

Andmeleht ja tarkvara-optiline võimsusmõõtur

Andmeleht

· Kaugjuhtimispult USB-liidese kaudu. Arvutitarkvara allalaadimise link on ostuga kaasas.

Hinnapakkumis- ja maksetingimused

Tsiteerimise tingimused

· EXW

· DAP

· FOB

· Muud tingimused: arutamiseks võtke meiega ühendust.

Maksetingimused

· PayPal: kiire ja turvaline tasumine näidiste ja väikeste tellimuste eest

· T/T (pangaülekanne): tavapäraste tootmistellimuste standardne makseviis

· Alibaba Trade Assurance: turvaline tellimuste kaitse veebitehingute jaoks koos ostja garantiiga

· Krediitkaart: saadaval PayPali ja Alibaba platvormide kaudu

· Paindlikud maksetingimused: kokkuleppel

Juhtimisaeg

· Standardühikud (laos olevad mudelid): 3–5 tööpäeva

· Standardtootmine: 10–15 tööpäeva

· Mahulised tellimused: tootmisgraafiku saamiseks võtke ühendust

· Rahvusvaheline kohaletoimetamine: ~5 tööpäeva (DHL/UPS/FedEx express)

· Kiireteenus: saadaval nõudmisel

Märkused kasutamise kohta ja käsitsemine – optiline võimsusmõõtur

Ohutusmeetmed

· Ärge kunagi vaadake otse aktiivsesse laserkiiresse või optilisse väljundporti

· Järgige alati asjakohaseid laserohutusprotokolle ja kandke sobivaid laserkaitseprille

· Ärge ületage kasutatava detektorimudeli maksimaalset nimivõimsust

· Enne seadme puhastamist või hooldamist katkestage toide

· Instrumendi kahjustamise vältimiseks kasutage ainult ettenähtud toiteallikat

Detektori hooldus ja hooldus

· Hoidke detektori ava puhas ja vaba tolmust, õlist ja prahist

· Kasutage detektori pinna puhastamisel puhtaid ebemevabasid salvrätikuid ja sobivat optilist puhastuslahust

· Kui detektorit ei kasutata, pange alati tagasi kaitsekorgid

· Vältige aktiivse detektori pinna puudutamist sõrmede või tööriistadega

· Puhastage kiudühendused enne sisestamist sobivate puhastusvahenditega

· Vältige detektori mahakukkumist ega mehaanilist lööki

· Säilitage puhtas ja kuivas keskkonnas, kui seda ei kasutata

· Soovitatav perioodiline uuesti kalibreerimine kord aastas

Kvaliteedi tagamine

Box Optronics on pühendunud kvaliteetsete, usaldusväärse ja ühtlase jõudlusega optiliste testimis- ja mõõteriistade pakkumisele. Kõik meie optilised võimsusmõõturid läbivad enne saatmist ranged testid, kalibreerimise ja kvaliteedikontrolli protseduurid.

Garantii

· 12-kuuline piiratud garantii alates tarnekuupäevast

· Garantii hõlmab materjali- ja tootmisvigu

· Garantii alusel defektsete seadmete tasuta remont või asendamine

· Garantii ei kata kahjustusi, mis on põhjustatud väärkasutusest, väärkäitlemisest, volitamata muutmisest või kuluosade tavapärasest kulumisest
