Mitme kanaliga DFB laserallikas

Sisukord

1. Mitmekanalilise DFB laserallika tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise ja makse tingimused

10. Juhtimisaeg

11. Kasutamise märkused ja hooldus

12. Kvaliteedi tagamine ja müügijärgne teenindus

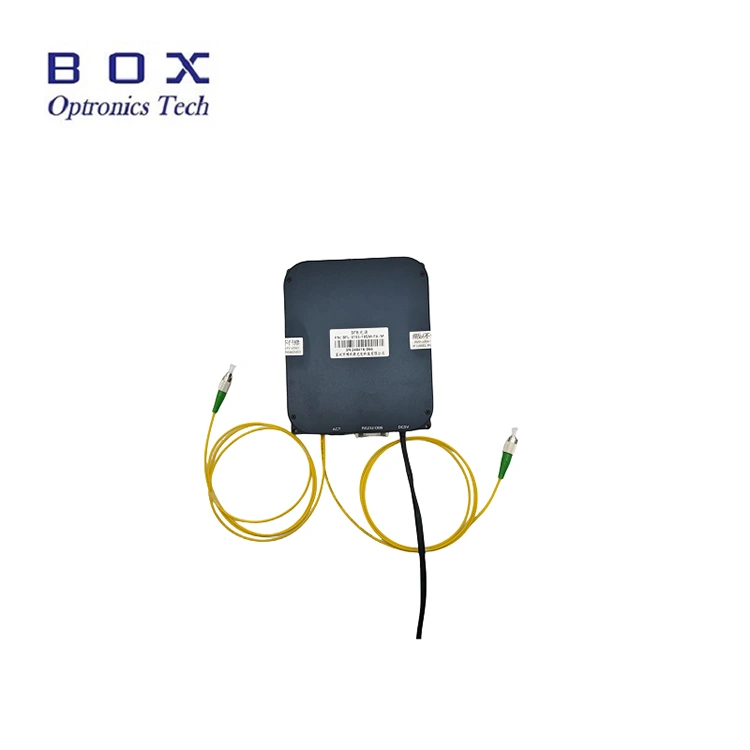

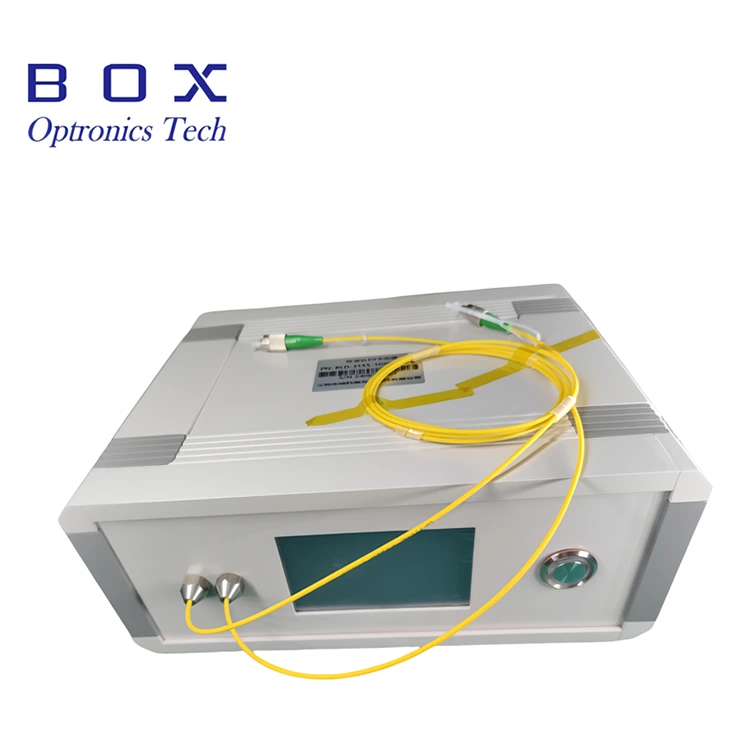

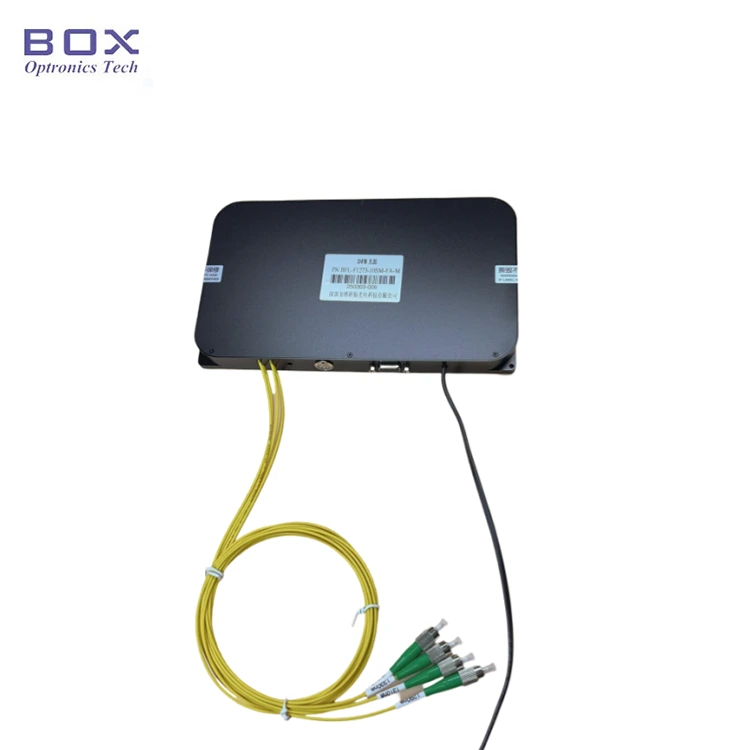

Toote tutvustus – mitme kanaliga DFB laserallikas

See on mitme kanaliga DFB laserallikas, millel on vabalt konfigureeritavad lainepikkused ja pidevlaine (CW) töö. Saadaolevate lainepikkuste valikute hulka kuuluvad CWDM (1270–1650 nm), DWDM ITU kanalid 18–64, LAN-WDM lainepikkused, aga ka spetsiifilised lainepikkused, nagu 1030 nm ja 1064 nm. Toode on saadaval kahes konfiguratsioonis: eraldiseisev lauaarvuti või integreeritav modulaarne valik; varustatud sideliideste ja seiretarkvaraga. Kasutajad saavad valida fikseeritud väljundvõimsuse või reguleeritava võimsusega konfiguratsiooni vahel. See mitme kanaliga DFB laserallikas toetab toimimist ühe kanaliga valgusallikana või samaaegset väljundit mitme kanali kaudu.

Toote spetsifikatsioonid – mitme kanaliga DFB laserallikas

Toote omadused – mitme kanaliga DFB laseriallikas

● kohandatavad lainepikkused ja väljundvõimsused;

● saadaval on 2–16 kanalit;

● Fikseeritud või reguleeritav väljundvõimsus;

● Kõrge väljundi stabiilsus, väike suurus ja kiire käivitamine.

Tooterakendused – mitme kanaliga DFB laseriallikas

● WDM, AWG, PLC seadmete diferentsiaalkadu, tagastuskao tuvastamine;

● Oftalmoloogiline OCT;

● Fiberseadmete kalibreerimine ja passiivsete komponentide testimise süsteemid.

Toote üksikasjad - mitme kanaliga DFB laserallikas

● Saadaolevad lainepikkused (nm):

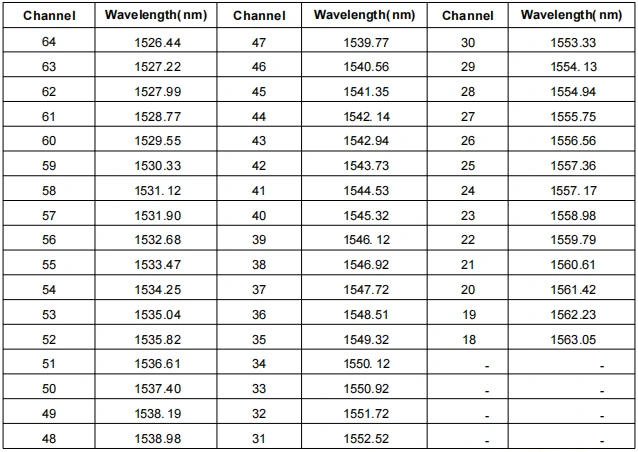

● ITU kanal 18–64 lainepikkust (mm):

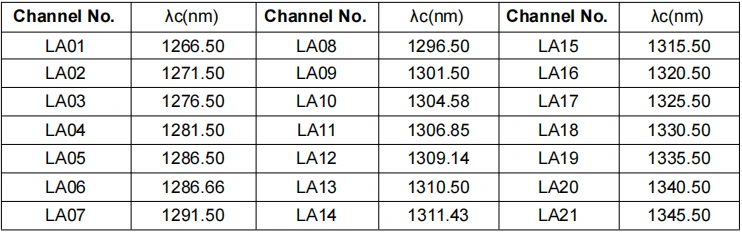

● LAN-WDM lainepikkused (mm):

Toimingu etapid – mitme kanaliga DFB laseriallikas

1. samm. Lahtipakkimine: Enne kokkupanekut kontrollige, kas kõik tarvikud on komplektsed.

2. samm. Toiteallikas: ühendatud alalisvoolu lülitustoiteallikaga või reguleeritud toiteallikaga, mis vastab nende toiteallika nõuetele. Kasutage ainult originaalset sobitatud toiteadapterit (DC5V või DC12V). Valed toiteadapterid võivad valgusallikat kahjustada. (Toiteadapter tarnitakse vastavalt kohalikele pingestandarditele.)

3. samm. Väljundkiu ühendamine: avage kiuühenduse või ääriku tolmukork, kontrollige kiu otsapinda ja ühendage kiud või ühendage kiud testitava seadme või võimsusmõõturiga pärast seda, kui olete veendunud, et reostus ja kahjustused puuduvad.

Setp4. Ühendage hostarvutiga: kasutage USB-RS485 DB9 andmekaablit, et ühendada mitme kanaliga DFB laserallikas ja arvuti; arvuti peab esmalt installima spetsiaalse jadapordi draiveri, et tuvastada jadapordi andmekaabel, vastasel juhul ei saa hostarvuti tarkvara ja valgusallika moodulit õigesti ühendada ja omavahel suhelda. Palun küsige juht Box Optronicsist.

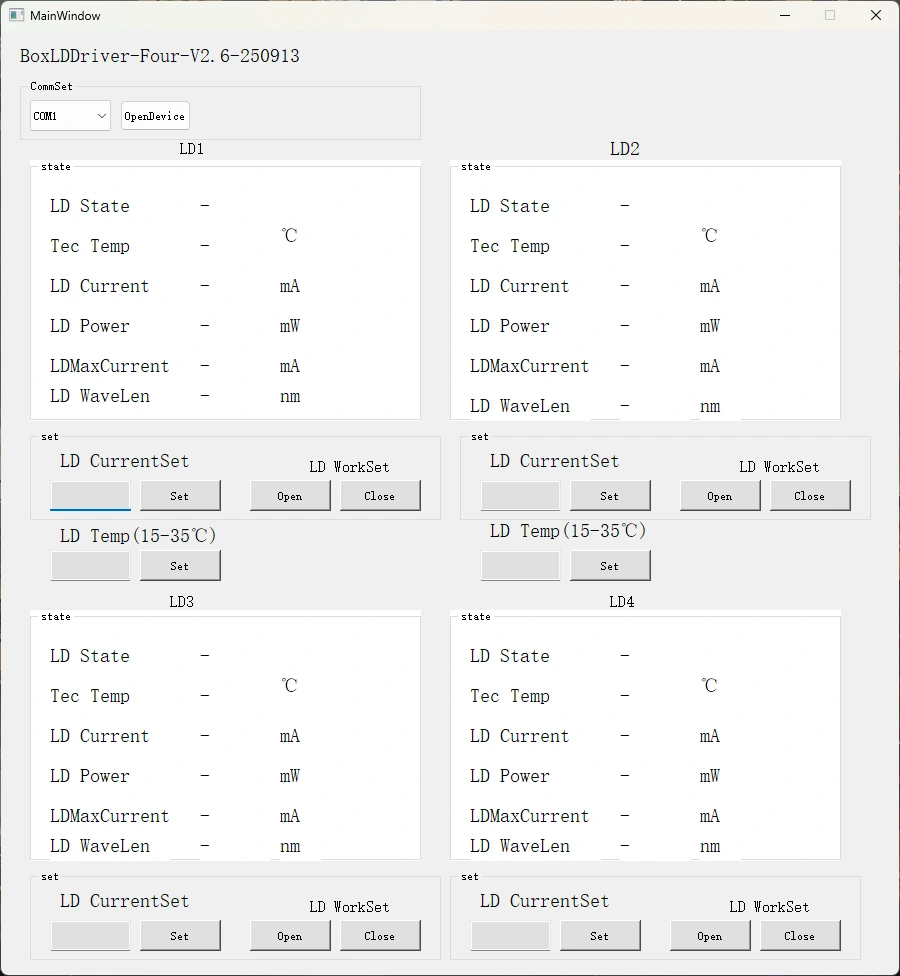

5. samm. Juhttarkvara: Box Optronics pakub jadakäsku või arvutitarkvara mitmekanalilise DFB laserallika LD-voolu ja LD-temperatuuri juhtimiseks. Valige õige port, määrake vool ja temperatuur, seejärel klõpsake nuppu Ava. (Kahjustuste vältimiseks suurendage ajami voolu esmakordsel kasutamisel aeglaselt. Ärge rakendage kohe täisvoolu.)

Andmeleht ja testileht

Andmeleht

Testileht
