C-riba häälestatav lasermoodul

Toote ülevaade – C-riba häälestatav lasermoodul

Box Optronicsi C-riba häälestatav lasermoodul (ATLS4 / HTLS4 seeria) on kompaktne, integreeritud häälestatav lasermoodul, mis hõlmab kogu C-riba lainepikkuse vahemikku ja kiudühendusega väljundit.

ATLS4 mudel on optimeeritud lainepikkuse täpseks häälestamiseks, pakkudes tüüpilist lainepikkuse sammu suurust 10 pm, ≤100 µs lainepikkuse lülitusaega ja kitsa joonelaiuse jõudlust alla 5 MHz. See on ideaalne rakenduste jaoks, mis nõuavad suurt spektraalset täpsust, sealhulgas FBG ülekuulamine, kitsariba optilise filtri iseloomustamine, DWDM-komponentide testimine ja täpsed fotoonilised mõõtmised.

HTLS4 mudel on loodud kiire lainepikkuse skaneerimise rakenduste jaoks, millel on kiire lainepikkuse häälestusreaktsioon kuni 1 µs, kiire skaneerimisvõime üle 1000 nm/s ja ligikaudu 1 MHz joonelaius. See on optimeeritud dünaamilise FBG tuvastamise, suure läbilaskevõimega optiliste komponentide testimise ja kiire spektri omandamise rakenduste jaoks.

Mõlemal mudelil on sama mehaaniline pakett, elektriline liides ja kiudväljundi konfiguratsioon, mis võimaldab süsteemi disaineritel valida sobiva jõudlusklassi vastavalt rakenduse nõuetele, muutmata mehaanilist või elektrilist integratsiooni.

Põhifunktsioonid - C-Band häälestatav lasermoodul

• Lai C-riba lainepikkuse häälestusvahemik: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Kõrge lainepikkuse täpsus: absoluutne ±10 pm, stabiilsus ±2 pm, korratavus <15 pm

• Kiire häälestamise kiirus: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) sammu kohta

• Suur skaneerimiskiirus: >40 nm/s sammuga 22:00 (ATLS4) / >1000 nm/s sammuga 22:00 (HTLS4)

• Peen lainepikkuse samm: 22:00 tüüpiline (ATLS4) / 20:00 tüüpiline (HTLS4)

• Suur väljundvõimsus: >10dBm (10mW) täielikus häälestusvahemikus

• Suurepärane võimsuse stabiilsus: ±0,05 dBm

• Hea võimsustasasus: ≤±0,3 dB

• Kõrge külgrežiimi summutusaste: >35 dB (ATLS4) / >40 dB (HTLS4)

• Madala suhtelise intensiivsusega müra: <-135 dB/Hz

• Kitsas joonelaius: <5 MHz (ATLS4) / ~1 MHz tüüpiline (HTLS4), staatiline

• Standardne FC/APC kiudliidese väljund

• Kompaktmooduli kujutegur: 134 x 104 x 21 mm

• 5 V alalisvoolutoide, <5 W tüüpiline energiatarve

• Lai töötemperatuuri vahemik: -20°C kuni +65°C

Tüüpilised rakendused - C-riba häälestatav lasermoodul

• Fiber Braggi võre (FBG) demodulatsiooni- ja päringusüsteemid

• Optilise passiivse seadme testimine ja iseloomustamine (sisestuskadu, tagasivoolu kadu, filtri reaktsioon)

• DWDM-komponentide ja lainepikkusjaotusega multiplekseri testimine

• Fiiberoptilised sensorsüsteemid temperatuuri, deformatsiooni ja vibratsiooni mõõtmiseks

• Sillade, tunnelite, torustike ja tuuleturbiinide labade konstruktsiooniseisundi jälgimine

• Tuunitavad laserallikad optilise spektri mõõtmiseks ja analüüsiks

• Uuringud ja arendustegevus fotoonika ja optilise side laborites

• OEM-i integreerimine optilistesse testimis- ja mõõtmisseadmetesse

Toote spetsifikatsioonid - C-riba häälestatav lasermoodul

Optilised ja lainepikkuse spetsifikatsioonid

Mehaanilised ja elektrilised spetsifikatsioonid

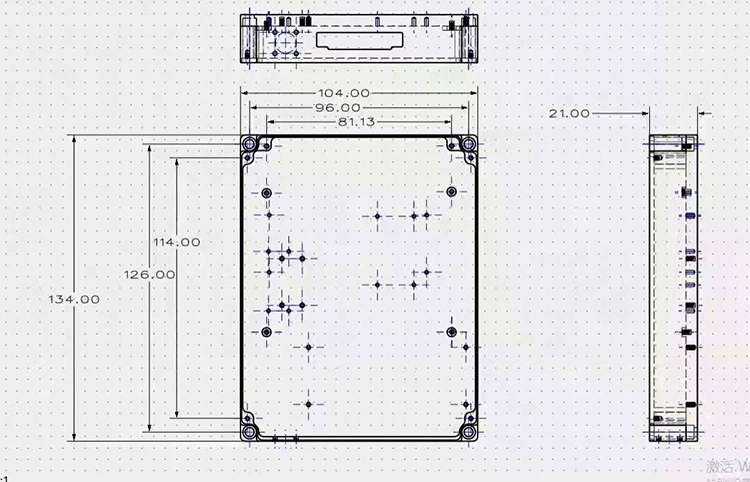

Pakendi mõõtmed - C-riba häälestatav lasermoodul

Mooduli mõõtmed: 134 mm (P) × 104 mm (L) × 21 mm (K)

Tellimisinfo - C-Band häälestatav lasermoodul

Mudelnomenklatuur

XTLS4-C-riba

Näited: ATLS4-C-Band, HTLS4-C-Band

Korduma kippuvad küsimused (KKK) - C-riba häälestatav lasermoodul

K: Mis vahe on ATLS4 ja HTLS4 mudelitel?

V: ATLS4 ja HTLS4 jagavad sama mehaanilist paketti, elektrilist liidest ja kiudväljundit, kuid erinevad häälestuskiiruse, sammu suuruse ja liinilaiuse jõudluse poolest.

ATLS4 standardversioon pakub lainepikkuse sammu suurust 10 µs, üheastmelist lainepikkuse lülitusaega ≤ 100 µs, skaneerimiskiirust >40 nm/s (samm 10 pm) ja kitsast joonelaiust <5 MHz, mistõttu on see ideaalne kõrge eraldusvõimega spektraalmõõtmiseks ja täpseks optiliseks iseloomustamiseks.

HTLS4 kiire versioon pakub ≤1 µs üheastmelist lainepikkuse lülitusaega ja >1000 nm/s skaneerimiskiirust lainepikkuse astmelise eraldusvõimega 20 pm, muutes selle ideaalseks kiireks FBG ülekuulamiseks, dünaamiliste kiudude tuvastamiseks ja suure läbilaskevõimega optiliste komponentide testimiseks.

Valige mudel skaneerimiskiiruse, lainepikkuse eraldusvõime ja signaali-müra suhte rakenduse nõuete alusel.

K: Kas seda häälestatavat laserallikat saab kasutada FBG ülekuulamissüsteemide jaoks?

V: Jah. ATLS4 ja HTLS4 häälestatavad lasermoodulid sobivad laialdaselt FBG ülekuulamissüsteemide jaoks. Nende täpne lainepikkuse häälestamise võimalus, kõrge lainepikkuse eraldusvõime ja stabiilne optiline väljund võimaldavad täpselt jälgida temperatuuri, deformatsiooni ja vibratsiooni muutustest põhjustatud FBG lainepikkuse nihkeid. ATLS4 on optimeeritud kõrge eraldusvõimega spektraalanalüüsiks, samas kui HTLS4 pakub kiiret skaneerimisvõimalust dünaamilise FBG tuvastamise ja suure läbilaskevõimega mõõtmiste jaoks.

K: Mis on väljundvõimsus ja võimsuse tasasus?

V: Mõlemad mudelid pakuvad >10 dBm väljundvõimsust kogu häälestusvahemikus koos ±0,05 dBm võimsuse stabiilsusega ja ≤±0,3 dB võimsusega. Integreeritud võimsuse juhtimisahel säilitab lainepikkuse häälestamise ajal ühtlase väljundvõimsuse, vähendades võimsuse kõikumisest tingitud mõõtmisvigu.

K: Mis on minimaalne tellimuse kogus (MOQ)?

V: MOQ on 1 ühik. Toetame paindlikke tellimuste koguseid, alates üksikutest ühikutest uurimis- ja arendustegevuseks ning prototüüpimiseks kuni mahutootmiseni originaalseadmete tootjate integreerimiseks. Võtke meie müügimeeskonnaga ühendust konkreetse hinna saamiseks soovitud koguses.

Datasheet-C-Band häälestatav lasermoodul

ATLS4-C-Band häälestatav lasermoodul

HTLS4-C-Band häälestatav lasermoodul

Juhtimisaja C-riba häälestatav lasermoodul

• Standardtootmine: 1–2 nädalat

• Mahulised tellimused: tootmisgraafiku saamiseks võtke meiega ühendust

• Kohandatud tellimused: 3–4 nädalat

• Rahvusvaheline kohaletoimetamine: ~5 tööpäeva (DHL/UPS/FedEx Express)

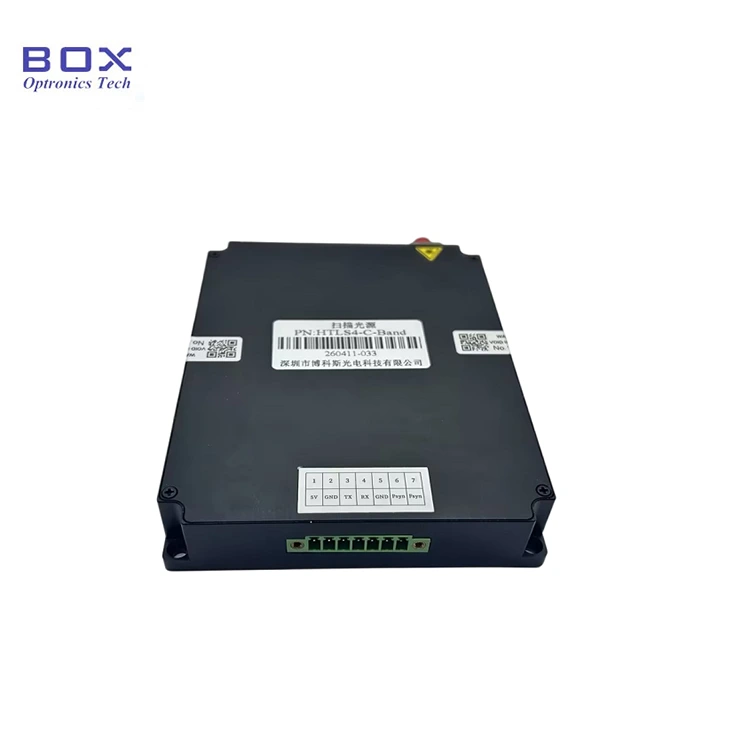

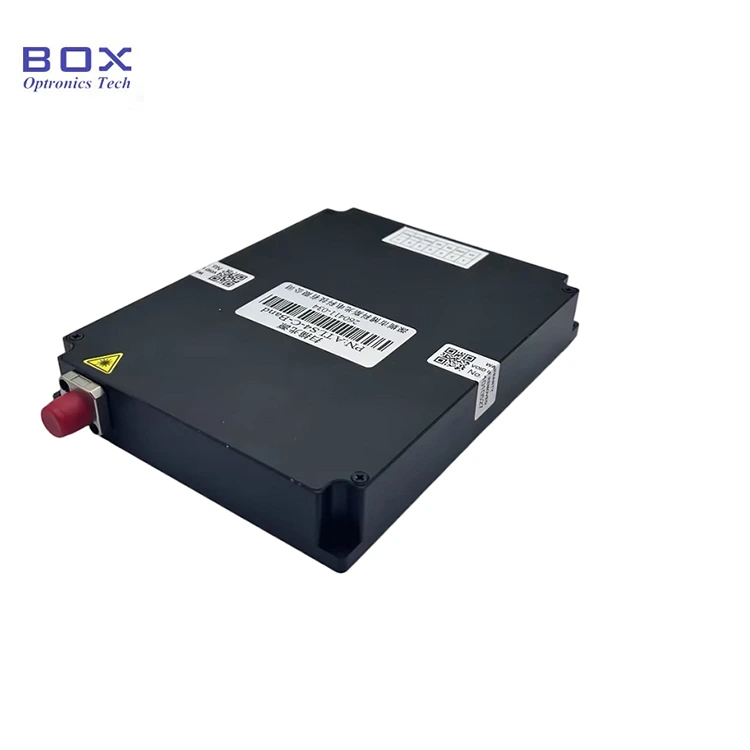

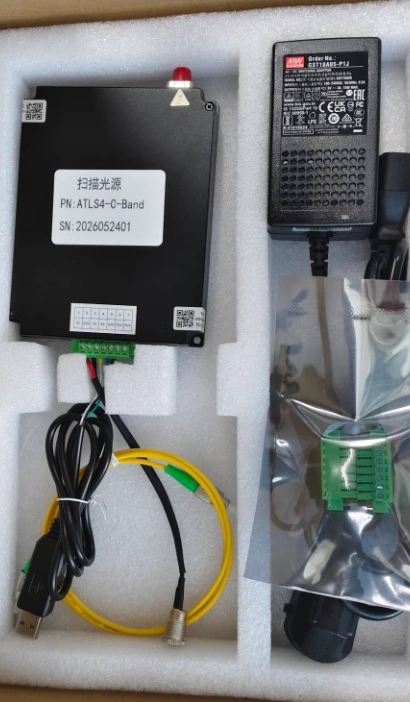

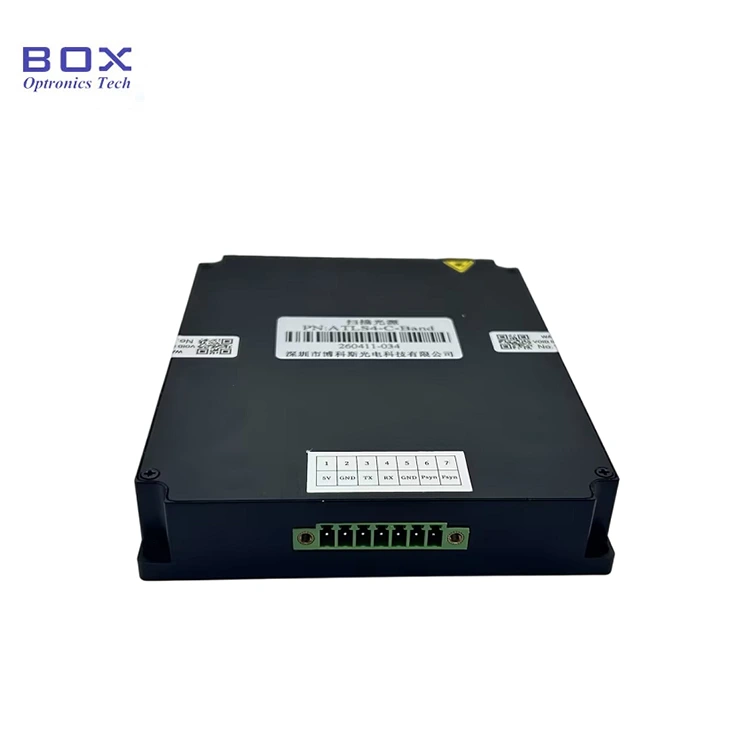

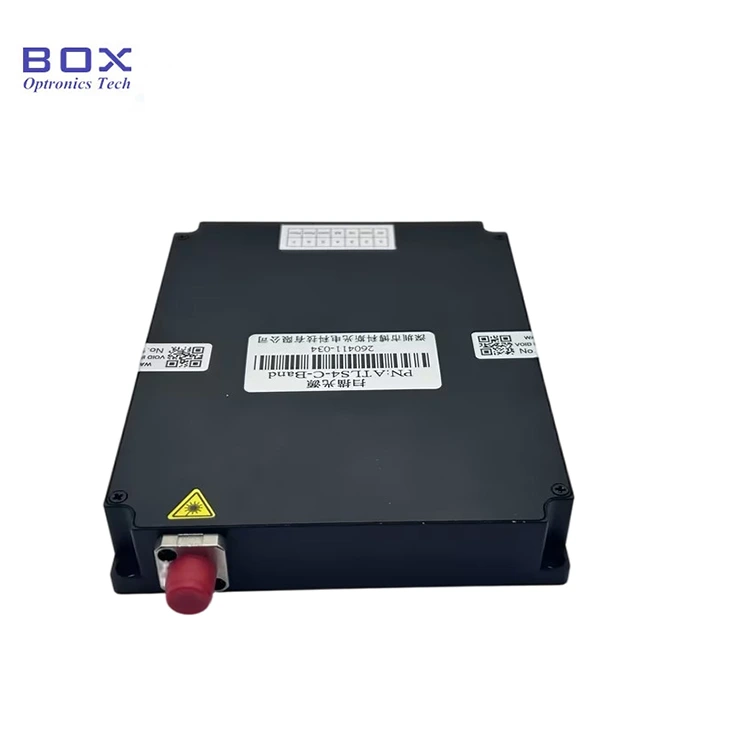

Foto tegelikust tootest - C-Band häälestatav lasermoodul
