1550nm 23dBm pooljuhtoptiline võimendi

Sisukord

1. 1550 nm sissejuhatus 23dBm pooljuhtoptiline võimendi

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Tellimisinfo

7. Andmeleht

8. Pakkumise ja makse tingimused

9. Juhtimisaeg

10. Märkused operatsiooni kohta

11. Kvaliteedi tagamine ja Müügijärgne teenindus

Toote tutvustus

See on 1550 nm 23 dBm pooljuhtoptiline võimendi 14-nõelaga liblikapakiga. Sellel on 23 dBm küllastusoptiline võimsus, 30–35 dB väike signaali võimendus, tüüpiline 100 nm -3 dB võimenduse ribalaius ja integreerib TEC ja termistor stabiilse ja sujuva spektri jaoks. Sobib kahju hüvitamiseks kiudoptilised ühendused ja lülitid, WDM kiudoptilised võrgud ja MOPA laserid.

Toode Tehnilised andmed

Toode Omadused

● 40G ja 100G C-riba blokeeriv katik või modulatsioon;

● Madal müratase Joonis &Madal polarisatsioonisõltuvus;

● 14-pin BTF pakett TEC ja termistoriga.

Toode Rakendused

● Kahju hüvitamine fiiberoptiline ühendus ja lüliti;

● WDM fiiberoptiline võrgud;

● MOPA (peamine ostsillaator võimsusvõimendi) laser.

Toode Üksikasjad

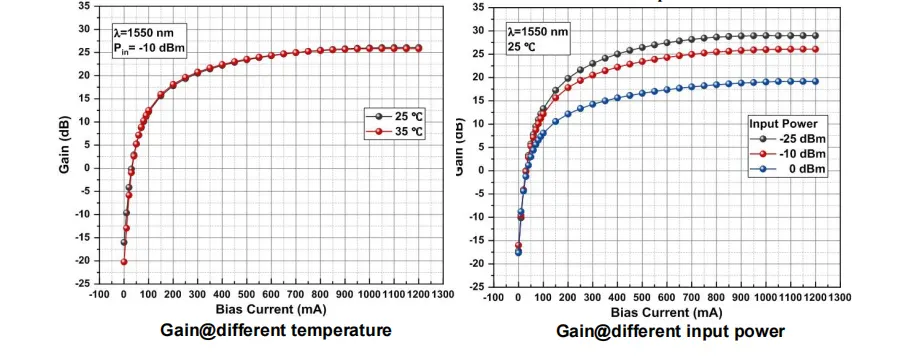

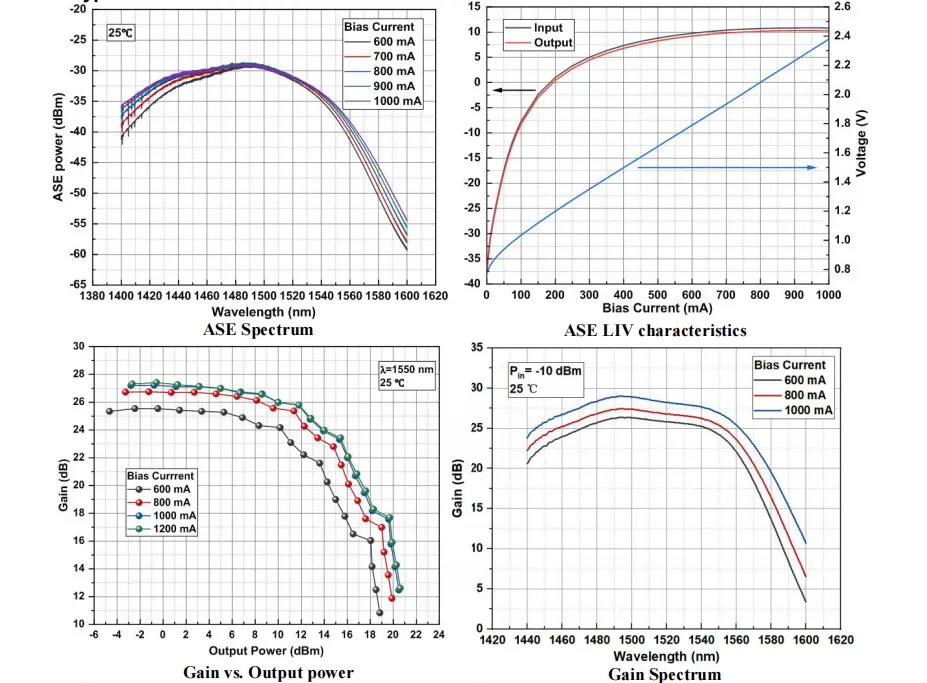

● Tüüpiline iseloomustuskõver

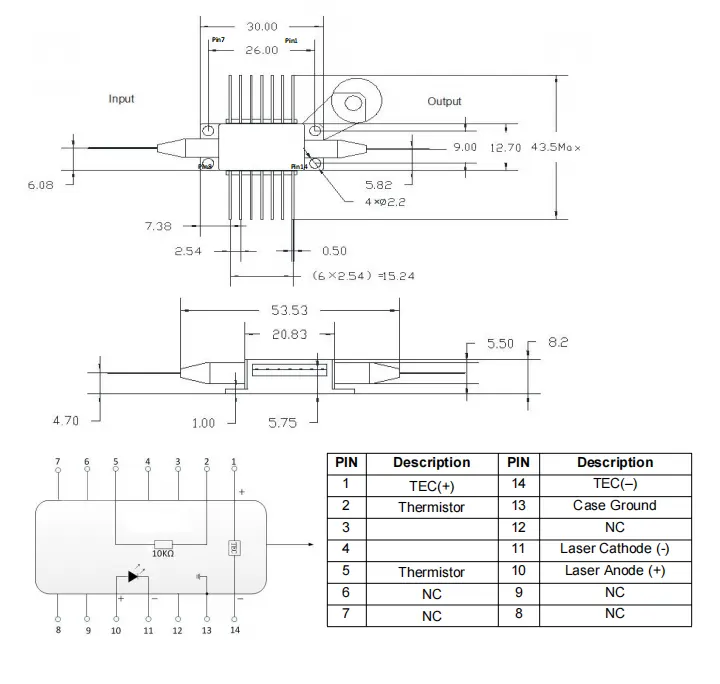

● Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm) - 1550 nm 23 dBm Pooljuht optiline võimendi

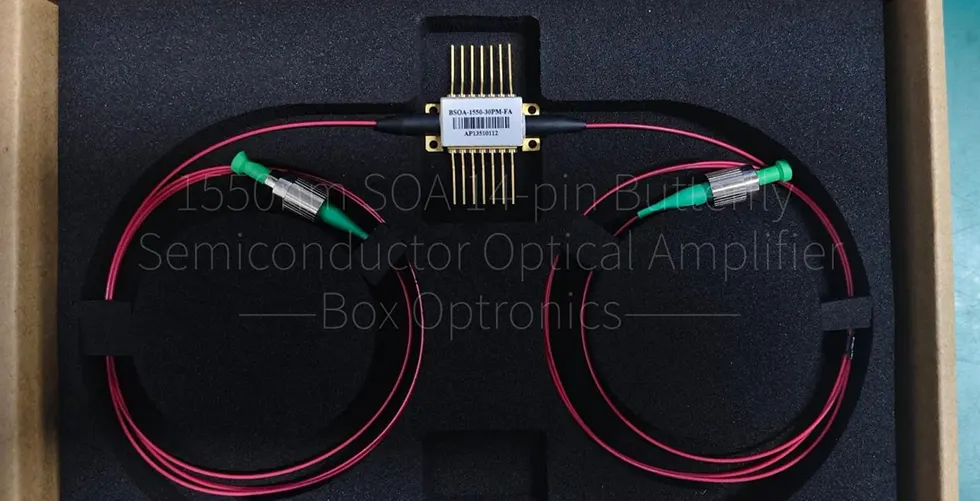

● Pakkimise näide

*Iseseisev seade; sisseehitatud pole draiver (moodulipaketi integreerimine draiveriga on valikuline).

Tellimine teavet

nt: BSOA-1550-35PM-FA

(Tellimisinfo: 1550nm 23dBm pooljuhtoptiline võimendi, 30~35dB väike signaali võimendus, 23 dBm küllastusoptiline võimsus, 14-kontaktiline liblikpakett, kiud SM Hi1060, FC/APC pistikuga).

Muude kohandatud nõuete saamiseks võtke ühendust: sales06@boxoptronics.com

Andmeleht

Andmeleht

Pakkumise tingimused ja makse

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics seda kasutada EXW. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil pole kontot, tasuge saatmiskulud ette tooteid.

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg

Tootmiseks kulub umbes 10-15 tööpäeva. (Kui on osa on laos, tarnitakse kiiremini.)

Rahvusvaheline logistika võib võtta 3-5 tööpäeva.

Operatsioon Märkmed

● Töötamisel kiirgab see seade suure intensiivsusega laserkiirt; teha ärge vaadake otse kiu otsapinda, kuna see võib põhjustada silmavigastusi.

● See seade on elektrostaatiliselt tundlik; seetõttu range järgimine pakendamisel on vaja antistaatilisi kaitsemeetmeid, transport ja kasutamine. Lisaks tuleb ennetamiseks võtta ettevaatusabinõusid toitepinge tõuseb, kuna selle eiramine võib põhjustada seadme püsivat kahjustamist seade (nt seadmete õige maanduse tagamine ja antistaatilise kaitse kandmine randmerihm).

● Optilised kiud on haprad; ärge kasutage seadme tõmbamiseks kiudu. Seadme sisestamisel või pesast eemaldamisel ärge avaldage sellele survet või tõmmake seadme korpuse tagaosas asuvast hülsist. Seadmete jaoks varustatud pistikutega, veenduge, et nii seade kui ka fiiberpistik tõstetakse paigaldamise või eemaldamise ajal üheaegselt.

● Enne kõigi komponentide sisselülitamist aktiveerige jahuti ja seejärel jätkake järkjärguliste sisselülitamistega, et vältida kiibi ülekuumenemist ja ülekoormus.

Kvaliteedi tagamine ja Müügijärgne teenindus

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest mitte põhjustatud defektide korral 1 aasta ostust. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal tasuta remondi- või asendusteenused tagatakse toote kvaliteediprobleemidest põhjustatud rikete korral. Box Optronics aga jätab endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaeg:

(1) Looduslike tegurite (nt välk, tolm) põhjustatud kahjustused või keskkonnamõjud.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Inimliku eksimuse põhjustatud ilmselge füüsiline kahjustus.

(4) Volitamata lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjustused või kadu transpordi ajal.
