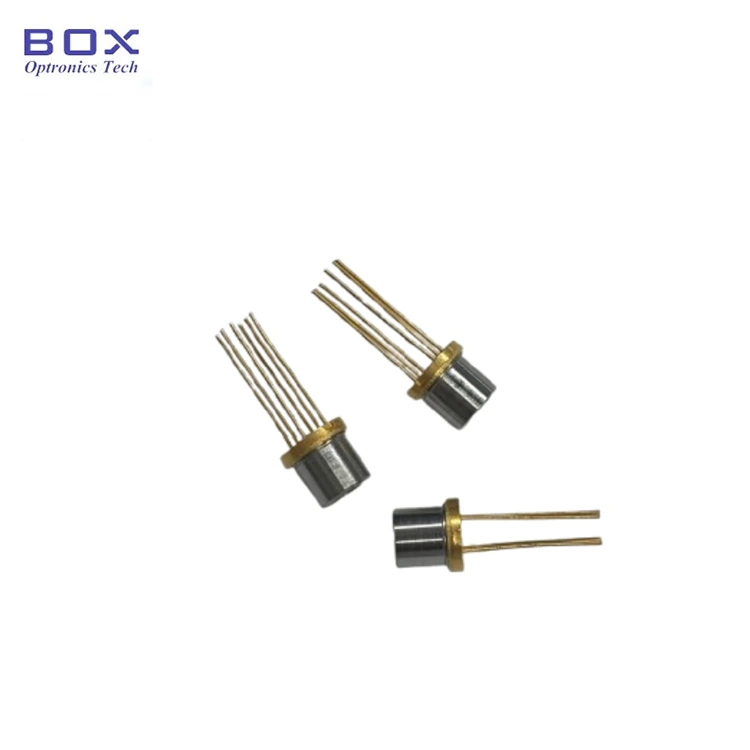

1392nm DFB laserdiood TO-CAN

Toote ülevaade -1392nm DFB laserdiood TO-CAN

Box Optronicsi 1392 nm DFB laserdiood TO-CAN (mudel: BLD-D1392.5TO60-AL) omab 1392,5 nm keskmist lainepikkust (1391,5–1393,5 nm) ja 5 mW optilist väljundit läbi 7,5 mm fookuskaugusega acal asfäärilise läätse. See 1392 nm DFB laserdiood, mis on loodud vaba ruumi optiliseks sidumiseks, sobib gaasielementide ühendamiseks, gaasianalüüsiks ja optilise andursüsteemi integreerimiseks.

Integreeritud TEC ja termistor toetavad temperatuuri reguleerimist lainepikkuse stabiliseerimiseks. 6-kontaktilise konfiguratsiooniga hermeetiline metallpakett TO60 pakub gaasianalüsaatoritele ja tööstuslikele optilistele anduritele kompaktset ja tugevat vormi.

Peamised omadused -1392nm DFB laserdiood TO-CAN

· Keskmise lainepikkus: 1392,5 nm (vahemik 1391,5–1393,5 nm), +/-1 nm kõrge lainepikkuse täpsus

· Suur optiline väljundvõimsus: vähemalt 5 mW

· Madala lävivooluga

· Integreeritud termoelektriline jahuti (TEC), termistor

· Kompaktne TO60 hermeetiline pakett asfäärilise läätse väljundiga

Tüüpilised rakendused - 1392 nm DFB laserdiood TO-CAN

· Veeauru (H₂O) tuvastamine TDLAS-i abil

· Vaba ruumi gaasielemendi spektroskoopia

· 1392nm DFB laserallikad gaasianalüsaatoritele

· Tööstusprotsessi niiskuse jälgimine

· Optilised gaasianduri ja spektroskoopia instrumendid

· Fotoonikauuringud ja OEM-i gaasianalüüsisüsteemid

Toote spetsifikatsioonid -1392nm DFB laserdiood TO-CAN

Absoluutsed maksimumhinnangud

Elektrooptilised omadused (T = 25 °C)

TEC omadused

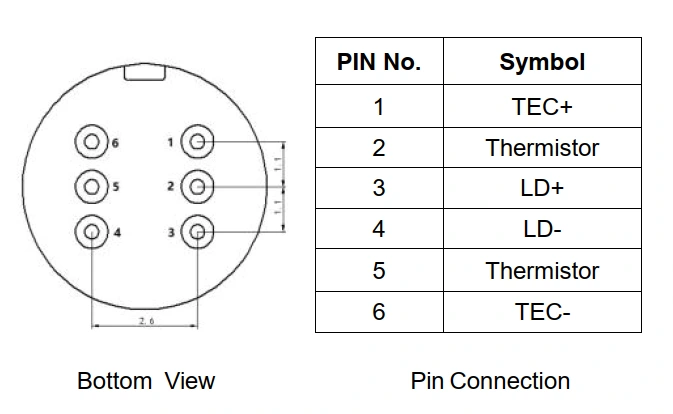

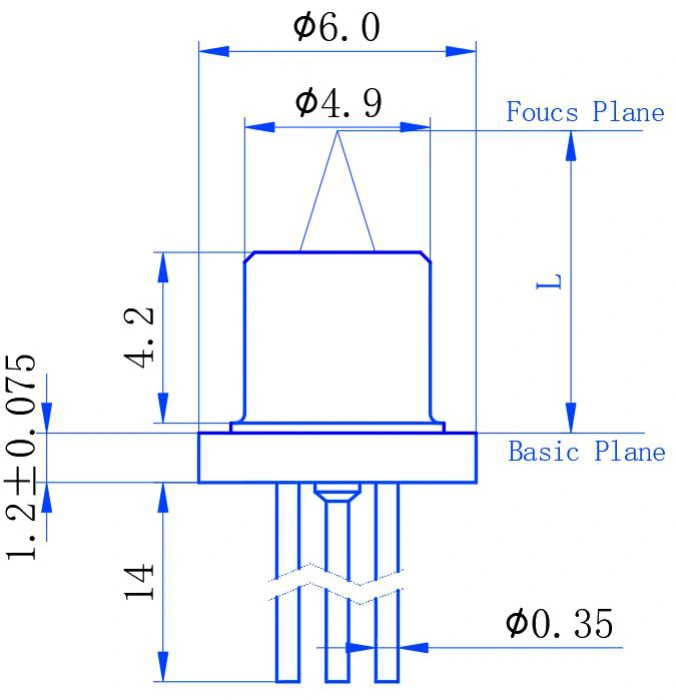

Pakendi ja PIN-koodi määratlus

Tellimisinfo -1392nm DFB laserdiood TO-CAN

Mudelnomenklatuur

BLD – D XXXX KUNI XX – X

Näide: BLD-D1392.5TO60-AL

Andmeleht -1392nm DFB laserdiood TO-CAN

Andmeleht

Korduma kippuvad küsimused (KKK)

K: Millist gaasi saab tuvastada 1392 nm DFB laseriga?

V: 1392 nm lainepikkust kasutatakse tavaliselt veeauru (H₂O) neeldumisspektroskoopias ja seda saab rakendada TDLAS-põhise niiskuse ja veeauru tuvastamiseks. Spetsiifilist neeldumisjoont ja töötingimusi tuleks hinnata gaasi kontsentratsiooni, optilise tee pikkuse ja süsteemi konstruktsiooni põhjal. Box Optronics pakub ka muudel lainepikkustel DFB laserdioode erinevate gaasianduri nõuete jaoks.

K: Mis vahe on sellel TO60 DFB laseril ja liblikas pakitud DFB laseril?

V: Peamised erinevused on paketi vorming, optiline liides ja maksumus.

TO60 versioonil on kompaktne hermeetiline metallpurgipakett koos integreeritud TEC-i, termistori ja asfäärilise läätsega vaba ruumi optilise ühenduse jaoks.

Butterfly DFB laserid on tavaliselt saadaval fiiberopsidega väljundiga ja võivad olenevalt konfiguratsioonist integreerida lisafunktsioone, nagu optiline isolaator ja monitori fotodiood.

Lihtsama paketi ja vaba ruumi optilise väljundiga pakub TO60 versioon kulutõhusamat võimalust gaasianduriks ja muudeks rakendusteks, kus kiudühendust ja täiendavaid integreeritud funktsioone pole vaja. Valik sõltub nõutavast optilise sidestusmeetodist, pakendi suurusest ja süsteemi arhitektuurist.

K: Kuidas integreeritud TEC parandab gaasituvastuse jõudlust?

V: Integreeritud TEC ja 10 kΩ termistor tagavad DFB laseri temperatuuri reguleerimise, aidates säilitada stabiilseid töötingimusi ja vähendada temperatuurimuutustest põhjustatud lainepikkuse triivi. Temperatuuri juhtimine on TDLAS-süsteemides oluline, kuna laseri lainepikkus peab jääma sihtmärgi neeldumisfunktsiooniga joondatud. TEC-spetsifikatsioone tuleks arvesse võtta koos laseri töötemperatuuri vahemiku ja kogu gaasianduri süsteemi nõuetega.

Seotud tooted

· 1392 nm 10 mW DFB Butterfly laserdiood

· 760 nm 10 mW DFB Butterfly laserdiood

· 1512 nm 10 mW DFB 14-PIN liblikaser

· 1574 nm DFB laserdiood CO2 tuvastamiseks

· 1 mm aktiivse ala InGaAs PIN-fotodiood

Kasutamise märkused ja käsitsemine

· Laserdioodid on elektrostaatilise lahenduse (ESD) tundlikud seadmed. Käsitsemise ajal tuleb alati järgida õigeid ESD kaitseprotseduure.

· Elektrostaatiliste kahjustuste vältimiseks tuleb mooduleid käsitseda samamoodi nagu tavalisi pooljuhtseadmeid. Ohutu hoidmise ja kandmise tagamiseks tuleks moodulid pakendada ESD-kindla materjaliga.

· Moodulite PCB-le kokkupanekuks peavad töölaud, jootekolb ja inimkeha olema maandatud.

· Säilitage kasutamata seadmeid soovitatud säilitustemperatuuril (-40°C kuni +85°C) ESD-kindlas pakendis.

· Ärge ületage andmelehel määratud absoluutseid maksimumväärtusi, sealhulgas 100 mA maksimaalset pärivoolu ja 2 V maksimaalset pärivoolu pinget.

· Kasutage alati voolu piirava ja ülepingekaitsega laserdioodi draiverit.

· Optimaalse jõudluse ja lainepikkuse stabiilsuse tagamiseks lubage enne laserajami voolu rakendamist TEC-i temperatuuri stabiliseerimine.

· Saastumise vältimiseks vältige objektiivi asfäärilise pinna puudutamist paljaste sõrmedega. Kui vajate puhastamist, kasutage isopropüülalkoholi (IPA) ja ebemevaba tampooni.

· Joodise tagasivoolu temperatuur: maksimaalselt 260°C 10 sekundi jooksul. Vältige ülemäärast jootmisaega või -temperatuuri.
