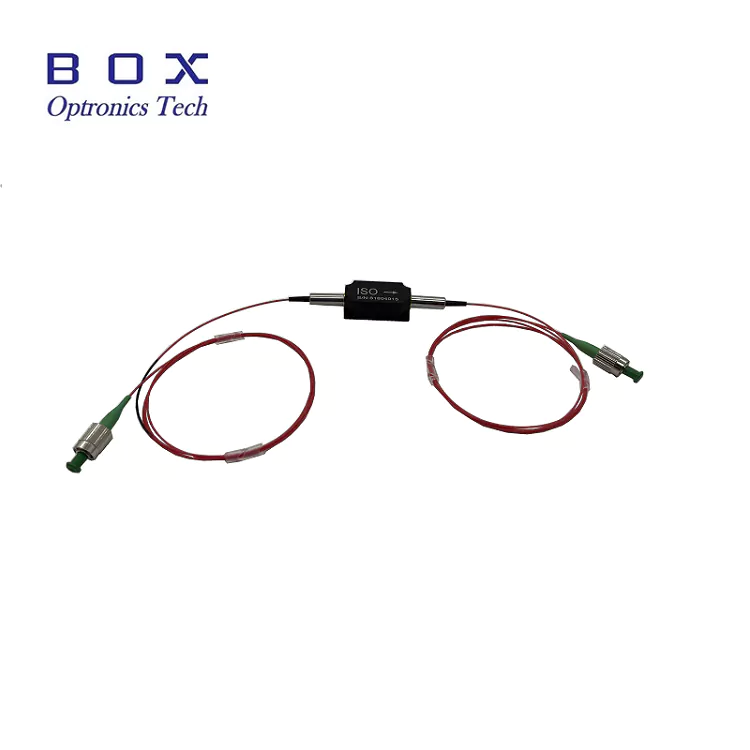

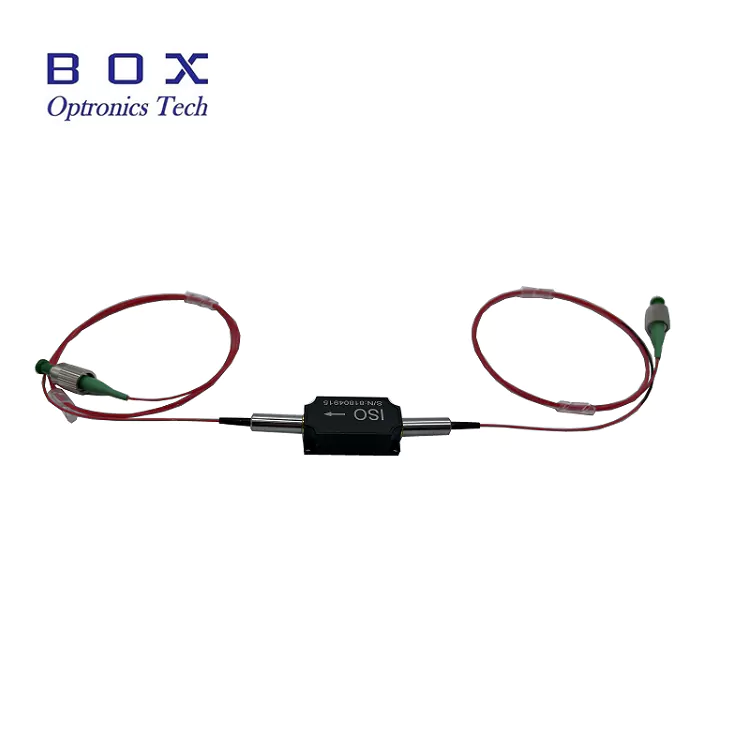

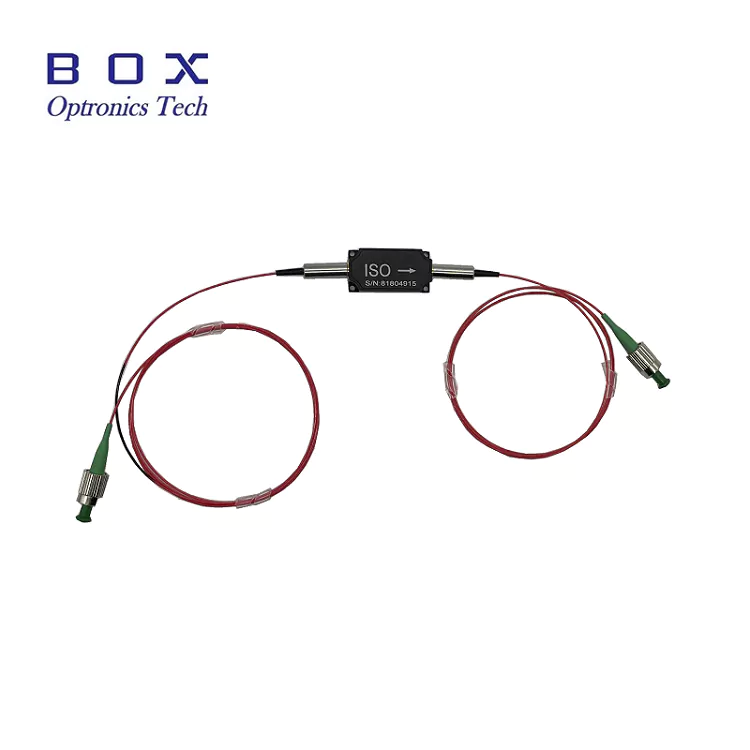

850nm suure võimsusega tsirkulaator

Box Optronics tarnib 850 nm suure võimsusega tsirkulaatorit, mis on suure jõudlusega passiivne optiline komponent, mis on loodud valguse suuna täpseks juhtimiseks kiudoptilistes süsteemides. See 3-pordiline tsirkulatsioonipump võimaldab mittevastastikust edastamist, suunates optilisi signaale pordist porti järjestikku, säilitades samal ajal suurepärase optilise jõudluse.

Selle tsirkulatsioonipumba tüüpiline sisestuskadu on nii väike kui 1,0 dB, kõrge isolatsioon (tüüpiliselt 25 dB) ja tagasivoolukadu (minimaalne 45 dB) on ideaalne suure võimsusega 850 nm rakenduste jaoks. See toetab kogu portide keskmist koguvõimsust kuni 500mW/1W/5W/10W, mistõttu sobib see nõudlikesse fiiberoplaser- ja võimendisüsteemidesse.

Kompaktses 58 × 28 × 26 mm pakendis koos 780 hj kiudpatsidega pakub 850 nm suure võimsusega tsirkulatsioonipump stabiilsust ja usaldusväärset pikaajalist jõudlust.

Põhifunktsioonid

• Kõrge isolatsioon: 25 dB tüüpiline tippisolatsioon, 22 dB miinimum

• Väike sisestuskadu: tüüpiline 1,0 dB, maksimaalne 1,5 dB

• Suur tagastuskadu: minimaalne 45 dB (sisend/väljund)

• Madala polarisatsioonist sõltuv kadu (PDL): ≤0,15 dB

• Suure võimsusega juhitavus: kuni 500mW, 1W, 5W, 10W

• Kõrge tippvõimsuse võime: <10 kW ns-impulsstöö jaoks

• Kõrge läbikõnede summutus: minimaalselt 45 dB

• Kompaktne ja vastupidav pakendi disain: 58 × 28 × 26 mm

• 780-HJ kiudpatsid suure võimsusega rakenduste jaoks

• Suurepärane töökindlus ja pikaajaline stabiilsus

• 3-pordiline mittevastastikune valguse läbilaskvus

• Lai töötemperatuuri vahemik: +10°C kuni +50°C

Tüüpilised rakendused

• Fiiberoptilised sensorsüsteemid

• Fiiberoptilised mõõteriistad ja testimisseadmed

• 850nm kiudlasersüsteemid

• Biomeditsiiniline pildistamine ja ÜMT süsteemid

• Teadus- ja arenduslaborid

• Hajutatud tagasiside (DFB) laserkaitse

Tehnilised andmed

Optilised andmed (T=25°C)

Mehaanilised ja keskkonnaspetsifikatsioonid

*Märkus. Ülaltoodud spetsifikatsioonid kehtivad ilma pistikuteta seadmetele. Pistikutega seadmete puhul on käsitsemisvõimsus piiratud 1 W-ga, sisestuskadu on 0,3 dB suurem, tagasivoolukadu 5 dB väiksem ja kustutussuhe 2 dB väiksem.

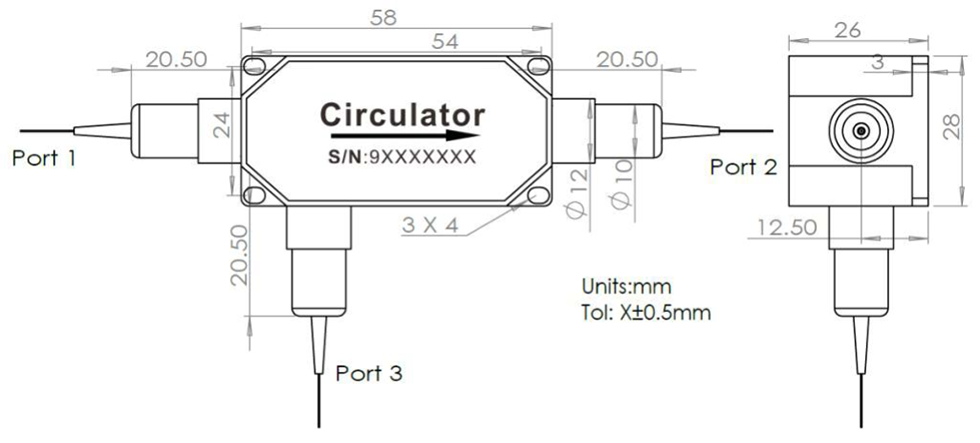

Pakendi mõõtmed

850 nm suure võimsusega tsirkulaator on pakendatud kompaktsesse ja tugevasse korpusesse, millel on järgmised mõõtmed (ühik: mm):

• Pakendi suurus: 58 × 28 × 26 mm

• 3-pordiline konfiguratsioon kiudpatsidega

• 4 kinnitusava turvaliseks paigaldamiseks

• Tolerants: ±0,5 mm

Pordi konfiguratsioon

See 3-pordiline optiline tsirkulaator võimaldab ühesuunalist optilise signaali marsruutimist järjestuses 1 → 2 → 3 → 1:

• Port 1 → Port 2: madala sisestuskao edasiedastus

• Port 2 → Port 3: tagasihajutatud/peegeldunud signaalide suunamine

• Port 3 → Port 1: edasiedastus, mis lõpetab tsirkulatsiooniahela, säilitades samal ajal kõrge isolatsiooni tagasisuunas

Seade kasutab mittevastastikust optilist disaini, et tagada suunatud signaali levik ja tõhus isolatsioon mittekülgnevate portide vahel, muutes selle ideaalseks kiudude tuvastamiseks, laserkaitseks ja optilisteks mõõtmissüsteemideks.

Tööpõhimõte

850 nm suure võimsusega optiline tsirkulaator on passiivne mitme pordiga mittevastastikune seade, mis suunab optilisi signaale järjestikuses suunas 1 → 2 → 3 → 1, võimaldades kiudoptilistes süsteemides suunasignaalide haldamist.

Seade põhineb Faraday pöörlemisefektil, mis on kombineeritud polarisatsioonist sõltuvate optiliste marsruutimise komponentidega.

Tööpõhimõte:

• Faraday Rotator: kehtestab fikseeritud mittevastastikuse polarisatsiooni pöörde (tavaliselt 45°), sõltumata levimissuunast

•Polarisatsiooni suunamise optika: optiliste signaalide otsene suunamine polarisatsiooni oleku alusel

• Mittevastastikune ülekanne: tagab suunatud signaali marsruutimise suure isolatsiooniga vastupidises levimisteede vahel

Põhifunktsioonid:

•Eraldab edasi ja tagasi levivad optilised signaalid

•Kaitseb laseriallikaid tagasipeegelduste eest

•Võimaldab kahesuunalist tööd fiiberoptilistes sensor- ja lasersüsteemides

•Toetab signaali marsruutimist mõõtmis- ja tuvastusarhitektuurides

Miks valida Box Optronics?

• Range kvaliteedikontroll 100% testimisega enne saatmist

• Konkurentsivõimeline hind koos stabiilse hulgitarne võimalusega

• Paindlikud kohandamisvalikud lainepikkuse, võimsuse, kiu ja pistikute jaoks

• 7 × 24-tunnine tehniline tugi ja kiire reageerimine

• Hindamiseks on saadaval proovitestid

•Ülemaailmne saatmine DHL-i, UPS-i ja FedExi ekspresspostitusega

Tellimisinfo

Mudelnomenklatuur

HPCIR - XXX - X - X - X - X - XX - XX

Näide: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850 nm suure võimsusega tsirkulaator, 780 hj kiud, 900 μm lahtine toru, 1 m kiu pikkus, 58 x 28 x 26 mm pakend, 10 W käsitsemisvõimsus, FC/APC pistik

Saadaolevad kohandamisvalikud

• Keskmise lainepikkus: 830 nm, 850 nm, muud lainepikkused on saadaval nõudmisel

• Nimivõimsus: 500 mW, 1 W, 5 W, 10 W, suurem võimsus on saadaval kohandatud disainide jaoks

• Kiu tüüp: 780-HJ, muud spetsiaalsed kiud

• Kiu pikkus: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (saadaval kohandatud pikkused)

•Pigtaili tüüp: 250 μm tühi kiud, 900 μm lahtine toru, 3,0 mm lahtine toru

• Pistiku tüüp: FC/UPC, FC/APC, SC/APC, LC/APC või kohandatud pistikud

•Paki suurus: standardne 58x28x26mm või kohandatud pakendi mõõtmed

• Soovi korral on saadaval 4-pordilised tsirkulatsioonipumba konfiguratsioonid

Kohandatud nõuete osas võtke ühendust meie müügimeeskonnaga.

Andmeleht ja katsearuanne

Iga 850 nm suure võimsusega tsirkulatsioonipumbaga on kaasas põhjalik katsearuanne, mis dokumenteerib mõõdetud jõudlusparameetrid. Andmelehe PDF-fail sisaldab üksikasjalikke spetsifikatsioone ja jõudluskõveraid.

•Iga seadmega kaasas individuaalne katsearuanne

Andmeleht

Hinnapakkumis- ja maksetingimused

Tsiteerimise tingimused

•EXW (Ex Works): soovitatav, kui teil on DHL-i/UPS-i/FedExi konto. Saadame teie kontot kasutades; me ei võta saatmiskulusid.

•DAP (Tarnitakse kohale): kui teil pole kullerikontot, saame korraldada saatmise ettemakstud kaubaveoga.

•Muud tingimused: arutamiseks võtke meiega ühendust.

Maksetingimused

•PayPal: kiire ja turvaline tasumine näidiste ja väikeste tellimuste eest

•T/T (pangaülekanne): tavapäraste tootmistellimuste standardne makseviis

• Alibaba Trade Assurance: turvaline tellimuste kaitse veebitehingute jaoks koos ostja garantiiga

•Paindlikud maksetingimused: pikaajaliste või strateegiliste partnerite puhul läbiräägitav

Juhtimisaeg

•Standardtootmine: ~10-15 tööpäeva

• Kohandatud konfiguratsioonid: 15-20 tööpäeva

• Mahulised tellimused: tootmisgraafiku saamiseks võtke ühendust

•Rahvusvaheline saatmine: ~3-5 tööpäeva (DHL/UPS/FedEx express)

• Kiirteenus: saadaval nõudmisel

Kasutamise märkused ja käsitsemine

ESD kaitse

Kuigi optilised tsirkulatsioonipumbad on passiivsed seadmed, on jõudluse ja töökindluse säilitamiseks vajalik korralik käsitsemine.

•Töötage puhtal, tolmuvabal pinnal

• Vältige kiu otste otsest puudutamist

•Kui te seda ei kasuta, hoidke konnektoritel tolmukatteid

•Kasutage käsitsemisel ja paigaldamisel sobivat ESD-kaitset

Kiudude käitlemine

•Vältige kiu liigset painutamist

•Ärge tõmmake ega keerake kiudpatse

•Puhastage kiudühendused enne ühendamist

•Kui konnektorit ei kasutata, kasutage alati tolmukatteid

•Enne kasutamist kontrollige kiu otsapinda kahjustuste suhtes

Toitehalduse kaalutlused

•Veenduge, et kogu sisendvõimsus ei ületaks nimimaksimumi

•Ülekoormuse vältimiseks kasutage nõuetekohast võimsuse jälgimist

•Võimalik soojuse õige hajumine suurel võimsustasemel

• Suure võimsusega pidevaks tööks paigaldage jahutusradiaatorile

•Märkus: pistikuga seadmetel on väiksem võimsuse käitlemine (max 1 W)

• Vältige äkilisi võimsuse hüppeid, mis võivad ületada tippvõimsuse

Paigaldamine ja paigaldamine

• Paigaldage tsirkulatsioonipump kindlalt nelja kinnitusava abil

• Lisakadude minimeerimiseks tagage õige joondus

•Jäta piisavalt ruumi kiudude painderaadiuse jaoks

• Töökindluse tagamiseks töötage ettenähtud temperatuurivahemikus (+10°C kuni +50°C)

•Vältige kiudpatside mehaanilist pinget

• Signaali õigeks marsruutimiseks veenduge pordi õiges asendis
