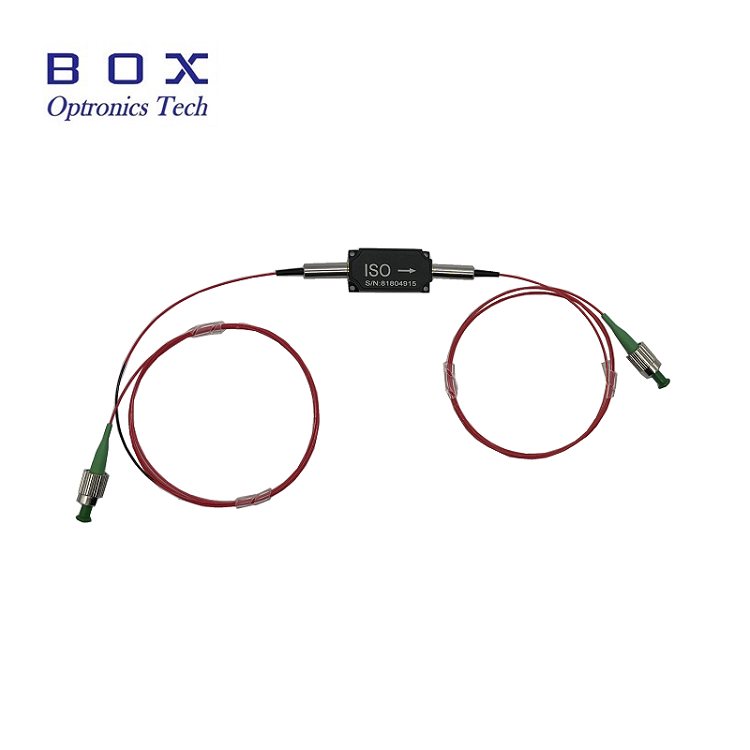

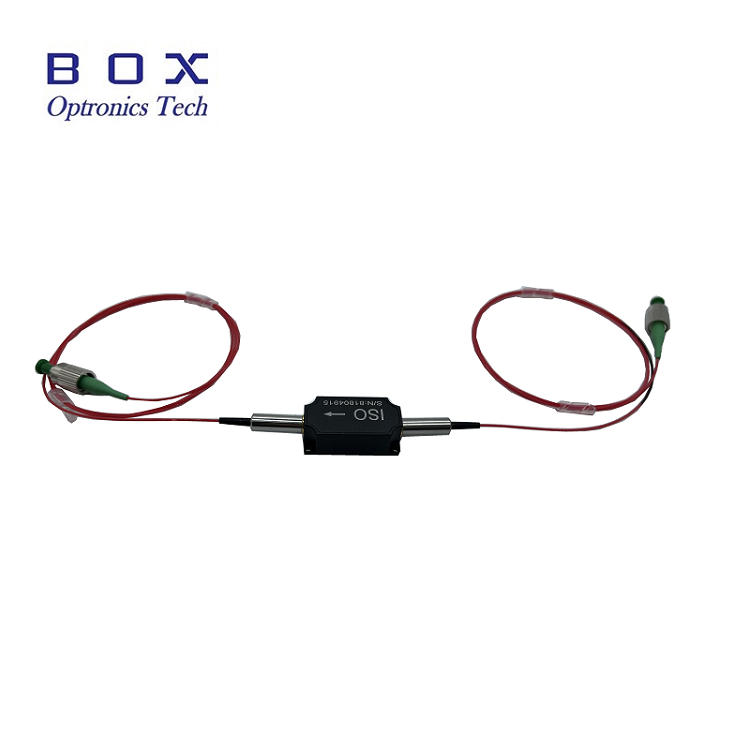

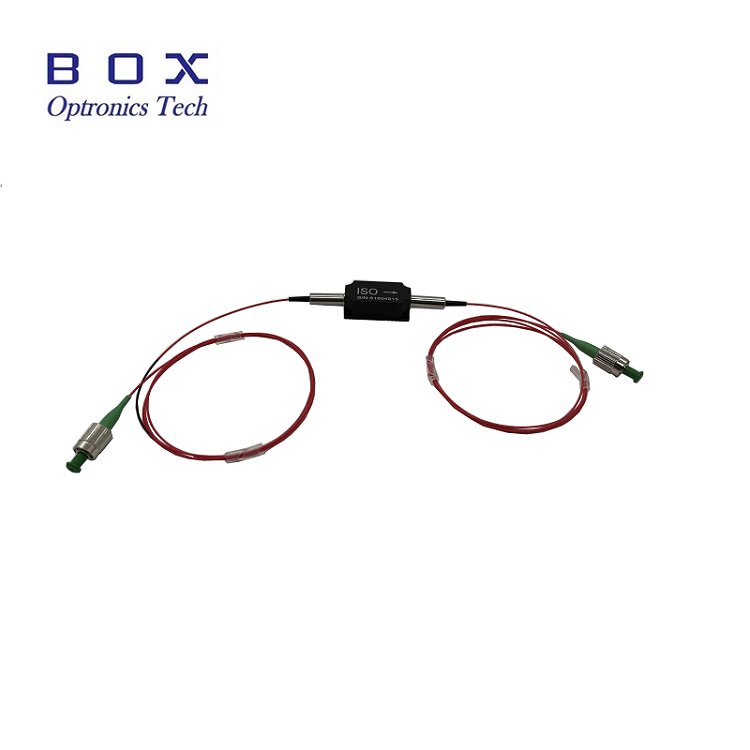

1064nm suure võimsusega optiline isolaator

Toote ülevaade – 1064nm suure võimsusega optiline isolaator

Box Optronics tarnib 1064 nm suure võimsusega optilist isolaatorit, suure jõudlusega passiivset optilist komponenti, mis on loodud laseriallikate, alglaserite ja optiliste võimendite kaitsmiseks peegeldunud ja tagasihajuvast valgusest põhjustatud kahjuliku optilise tagasiside eest. Faraday pöörlemisefekti põhjal võimaldab see isolaator mittevastastikust valguse läbilaskvust, võimaldades valgusel edasisuunas läbida väikese kaoga, blokeerides samas suure isolatsiooniga vastupidise suuna valguse.

Sellel 1064 nm isolaatoril on tüüpiline sisestuskadu, suur isolatsioon ja suur väljasuremisaste ning see on optimeeritud suure võimsusega fiiberoplaser- ja võimendisüsteemide jaoks. See toetab keskmist võimsust kuni 10 W ja tippvõimsust kuni 10 kW ns-impulsstöö jaoks, muutes selle sobivaks nõudlikeks tööstuslikeks ja teaduslikeks rakendusteks.

Põhifunktsioonid - 1064 nm suure võimsusega optiline isolaator

• Kõrge isolatsioon: 30 dB tüüpiline tippisolatsioon, vähemalt 25 dB

• Madal sisestuskadu

• Suur tulukahjum

• Madal polarisatsioonist sõltuv kadu (PDL)

• Suure võimsusega juhitavus: keskmine võimsus kuni 10 W

• Kompaktne ja vastupidav pakendi disain: 58 × 28 × 26 mm

• Saadaval PM (polarisatsiooni säilitav) ja mitte-PM versioonina

• Mitu lainepikkuse valikut: 980 nm, 1030 nm, 1064 nm

Tüüpilised rakendused – 1064nm suure võimsusega optiline isolaator

• Fiiudlasersüsteemid ja MOPA kiudlaserid

• kiudvõimendid

• Optilised testimis- ja mõõteriistad

• Fiiberoptilised andursüsteemid

• Külvi laserkaitse võimendikettides

• Suure võimsusega kiudlasersüsteemid

• Uurimis- ja arenduslaborid

• Tööstuslikud lasertöötlussüsteemid

Tehnilised andmed - 1064nm suure võimsusega optiline isolaator

Optilised andmed (T=25°C)

Mehaanilised ja keskkonnaspetsifikatsioonid

Toote üksikasjad - 1064nm suure võimsusega optiline isolaator

Mis on optiline isolaator?

Optiline isolaator, tuntud ka kui Faraday isolaator, on passiivne kahe pordiga optiline seade, mis võimaldab eelistatud edastamist ühes suunas, pakkudes samas kõrget isolatsiooni vastupidises suunas. See on laser- ja fiiberoptiliste süsteemide oluline komponent laserallikate ja optiliste võimendite kaitsmiseks peegeldunud ja tagasihajutatud valguse põhjustatud optilise tagasiside eest.

Optilised isolaatorid põhinevad Faraday efektil, mis kasutab magneto-optilist materjali, mis pöörab magnetvälja mõjul valgust läbiva valguse polarisatsiooni. Koos polarisaatoritega võimaldab see polarisatsioonipööre suunata edasi optilist edastust ja isoleerida vastupidiselt levivat valgust.

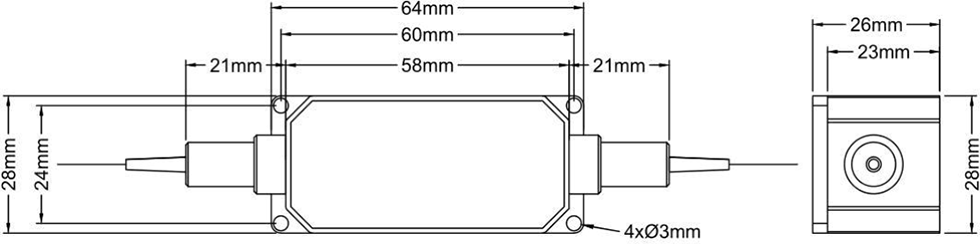

Pakendi mõõtmed

1064 nm suure võimsusega optiline isolaator on pakendatud kompaktsesse ja tugevasse korpusesse, millel on järgmised mõõtmed (ühik: mm):

• Paki suurus: 58 × 28 × 26 mm (P × L × K)

• 2-pordiline konfiguratsioon kiudpatsidega

• 4 kinnitusava (Ø3 mm) turvaliseks paigaldamiseks

• Loodud suure töökindluse ja termilise stabiilsuse tagamiseks

Miks valida Box Optronics?

• Range kvaliteedikontroll koos 100% testimisega enne saatmist

• Konkurentsivõimeline hind koos stabiilse hulgitarne võimalusega

• Paindlikud kohandamisvalikud lainepikkuse, võimsuse, kiudoptilise ja pistikute jaoks

• Hindamiseks on saadaval näidistestid

• Ülemaailmne kohaletoimetamine DHL-i, UPS-i ja FedExi kiirpostiga

• Saadaval on nii PM kui ka mitte-PM versioon

• Mitu võimsuse reitinguvalikut: 500 mW kuni 10 W

• Lai lainepikkuse katvus: 980 nm, 1030 nm, 1064 nm

• Tootmiskoguste usaldusväärne pikaajaline tarnimine

Tellimisinfo - 1064nm suure võimsusega optiline isolaator

Mudelnomenklatuur

HPMIS - XXXX - X - X - X - X - X - XX

Näide: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064 nm suure võimsusega PM-isolaator, aeglase teljega töötav, kiire telg blokeeritud, PM Panda kiud, 900 μm lahtine toru, 1 m kiu pikkus, 58x28x26 mm pakend, 10 W käsitsemisvõimsus

Näide: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064 nm suure võimsusega isolaator (mitte-PM), Hi1060 fiiber, 900 μm lahtine toru, 1 m kiu pikkus, 58x28x26 mm pakend, 5W käsitsemisvõimsus

Saadaolevad kohandamisvalikud

• Keskne lainepikkus: 980 nm, 1030 nm, 1064 nm, muud lainepikkused on saadaval nõudmisel

• Toitevõimsus: 500 mW, 1 W, 2 W, 5 W, 10 W, kohandatud disaini jaoks on saadaval suurem võimsus

• Polarisatsiooni tüüp: PM (polarisatsiooni säilitamine) või mitte-PM (standardne üksikrežiim)

• PM-telje konfiguratsioon: aeglane telg töötab, mõlemad teljed töötavad

• Kiutüüp: PM Panda fiber, Hi1060, muud erikiud

• Kiu pikkus: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (saadaval on kohandatud pikkused)

• Pigtaili tüüp: 250 μm tühi kiud, 900 μm lahtine toru, 3,0 mm lahtine toru

• Paki suurus: standardne 58 x 28 x 26 mm või kohandatud pakendi mõõtmed

• Nõudlike rakenduste jaoks on saadaval suurema isolatsiooniga versioonid

Kohandatud nõuete saamiseks võtke oma spetsifikatsioonidega ühendust meie müügimeeskonnaga.

Andmeleht ja katsearuanne – 1064nm suure võimsusega optiline isolaator

Iga seadmega on kaasas põhjalik katsearuanne, mis dokumenteerib mõõdetud jõudlusparameetrid. Andmelehe PDF-fail sisaldab üksikasjalikke tehnilisi andmeid.

• Iga seadmega kaasas individuaalne testiaruanne

Andmeleht

Hinnapakkumis- ja maksetingimused

Tsiteerimise tingimused

• EXW

• DAP

• FOB

• Muud tingimused: arutamiseks võtke meiega ühendust.

Maksetingimused

• PayPal: kiire ja turvaline tasumine näidiste ja väikeste tellimuste eest

• T/T (pangaülekanne): tavapäraste tootmistellimuste standardne makseviis

• Alibaba Trade Assurance: turvaline tellimuste kaitse veebitehingute jaoks koos ostja garantiiga

• Krediitkaart: saadaval on PayPal ja Alibaba

• Paindlikud maksetingimused: kokkuleppel

Juhtimisaeg

• Standardtootmine: ~10-15 tööpäeva

• Kohandatud konfiguratsioonid: 15–20 tööpäeva

• Mahulised tellimused: võtke ühendust tootmisgraafiku saamiseks

• Rahvusvaheline kohaletoimetamine: ~3–5 tööpäeva (DHL/UPS/FedEx express)

• Kiireteenus: saadaval nõudmisel

Märkused kasutamise kohta ja käsitsemine – 1064nm suure võimsusega optiline isolaator

ESD kaitse

Kuigi optilised isolaatorid on passiivsed seadmed, on jõudluse ja töökindluse säilitamiseks vajalik korralik käsitsemine.

• Töötage puhtal ja tolmuvabal pinnal

• Vältige kiu otste otsest puudutamist

• Kui te seda ei kasuta, hoidke konnektoritel tolmukatteid

• Kasutage käsitsemisel ja paigaldamisel sobivat ESD-kaitset

• Käsitsege ettevaatlikult, et vältida kiudpatside kahjustamist

Kiudude käitlemine

• Vältige kiu liigset painutamist

• Ärge tõmmake ega keerake kiudpatse

• Puhastage kiudühendused enne ühendamist sobivate puhastusvahenditega

• Kui pistikut ei kasutata, kasutage alati tolmukatteid

• Enne kasutamist kontrollige kiu otsapinda kahjustuste suhtes

• Ärge ületage maksimaalset tõmbekoormust (5N)

Toitehalduse kaalutlused

• Veenduge, et sisendvõimsus ei ületaks nimimaksimumist

• Ülekoormuse vältimiseks kasutage nõuetekohast võimsuse jälgimist

• Võimalik soojuse õige hajumine suurel võimsustasemel

• Kinnitage jahutusradiaatorile suure võimsusega pidevaks tööks

Paigaldamine ja paigaldamine

• Kinnitage isolaator kindlalt nelja kinnitusava abil

• Täiendava kadu minimeerimiseks tagage õige joondus

• Jätke piisavalt ruumi kiudude painderaadiuse jaoks

• Töötage töökindluse tagamiseks määratud temperatuurivahemikus

• Vältige kiudpatside mehaanilist pinget

• Signaali õige suuna jaoks veenduge, et pordid on õiges asendis

• Enne paigaldamist kontrollige edasi/tagasi suunda

Kvaliteedi tagamine

Box Optronics on pühendunud kvaliteetsete ja usaldusväärse jõudlusega optiliste komponentide pakkumisele. Kõik meie suure võimsusega optilised isolaatorid läbivad enne saatmist range testimise ja kvaliteedikontrolli.

Garantii

• 12-kuuline piiratud garantii alates tarnekuupäevast

• Garantii hõlmab materjali- ja tootmisvigu

• Garantii alusel defektsete seadmete tasuta remont või asendamine

• Garantii ei kata väärkasutusest, väärkasutamisest või volitamata muutmisest tulenevaid kahjustusi
