Ytterbium-legeeritud fiibervõimendi

Sisukord

1. Ytterbiumiga legeeritud fiibervõimendi tutvustus

2. Tehnilised andmed

3. Toote omadused

4. Tüüpilised rakendused

5. Toote üksikasjad

6. Ohutu kasutamise juhend

7. Tellimisinfo

8. Andme- ja testileht

9. Pakkumise ja makse tingimused

10. Juhtimisaeg

11. Kasutamise märkused ja hooldus

12. Kvaliteedi tagamine ja müügijärgne teenindus

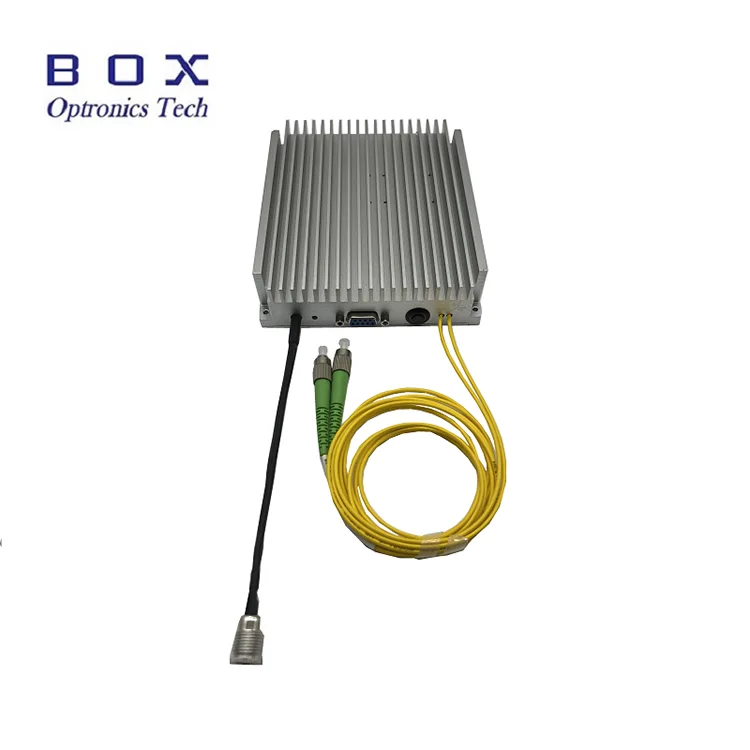

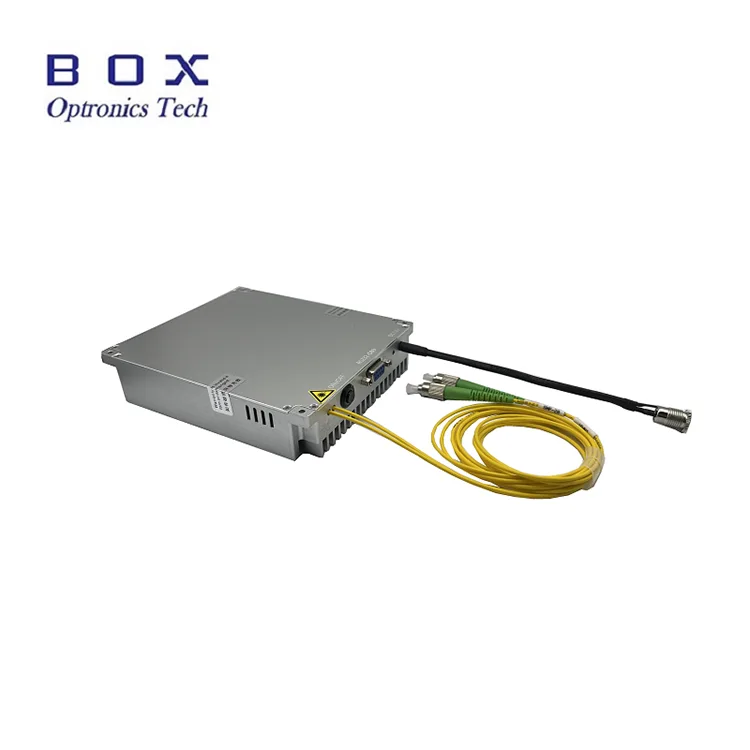

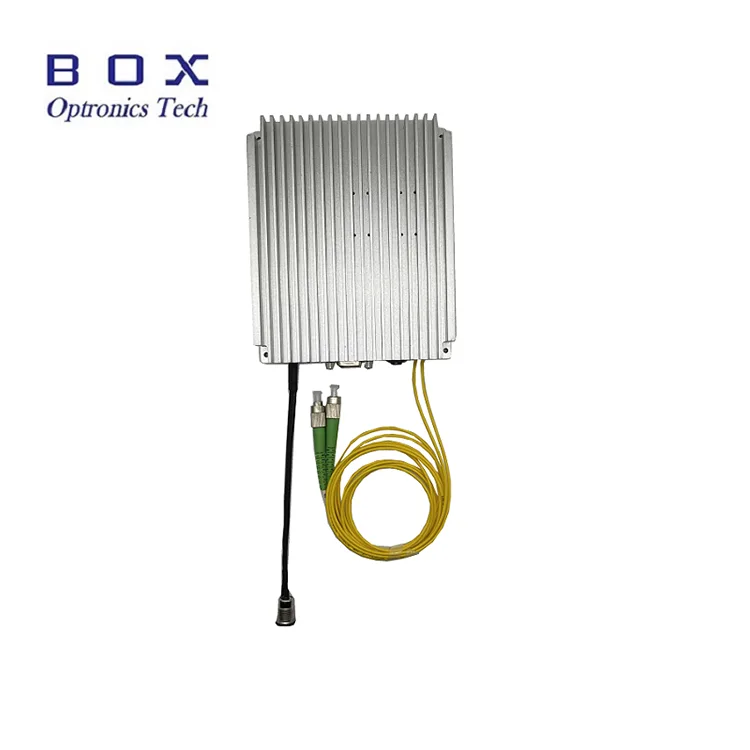

Toote tutvustus – ütterbiumiga legeeritud fiibervõimendi

Ytterbium-Doped Fiber Amplifier (YDFA) kasutab pooljuhtpumba laserit, et ergutada ytterbium-legeeritud võimenduskiudu, pakkudes tõhusat optilist võimendust lainepikkuste vahemikus 1030–1080 nm. Võimendil on valikuline ja pidevalt reguleeritav küllastunud väljundvõimsus 17/20/23/25/26/27/30/33/37/40 dBm, millel on kõrge võimendus, madal müratase ja stabiilne väljundvõimsus.

Saadaval nii laua- kui ka kompaktse mooduli konfiguratsioonis, toetab YDFA esipaneeli juhtimist, jadasidet ja arvutitarkvara toimimist, muutes selle sobivaks selliste rakenduste jaoks nagu 1064 nm laservõimendus teadusuuringutes, tööstuslikud lasersüsteemid, kiudlaseri rakendused ja täppisoptilised mõõtmissüsteemid.

Toote spetsifikatsioonid - Ytterbium-legeeritud fiibervõimendi

Toote omadused - ütterbiumiga legeeritud fiibervõimendi

● Lai lainepikkuste vahemik;

● Suur väljundvõimsus kuni 40 dBm;

● madal müratase;

● Hi1060 või PM980 valikuline.

Toote rakendused – ütterbiumiga legeeritud fiibervõimendi

● Mittelineaarne optika; l

● Mikrolainefotoonika;

● Sidusad LiDAR-süsteemid.

Toote üksikasjad-Ytterbium-legeeritud fiibervõimendi

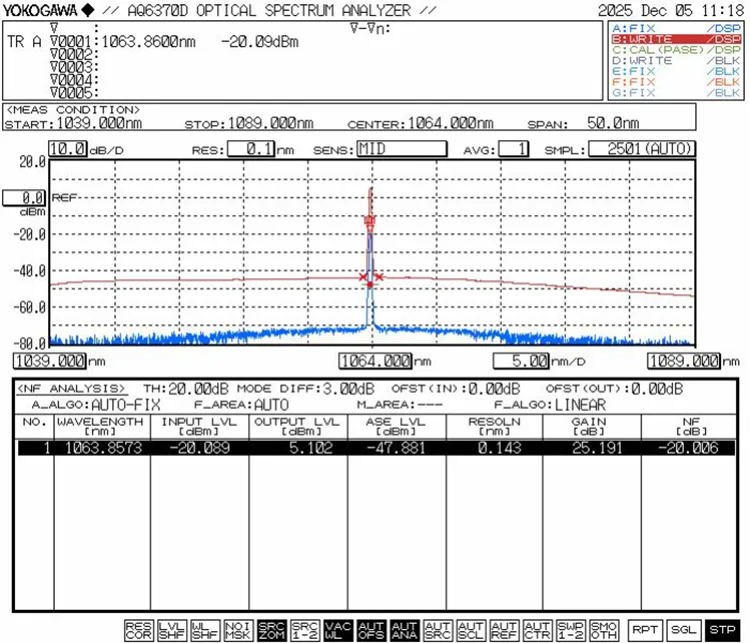

● Võimendatud 1064 nm signaali optiline spekter, 0 dBm sisendvõimsus, 3A

● Toite ebastabiilsus@väljundvõimsus 27 dBm, 0 dBm sisend 1064 nm, APC režiim

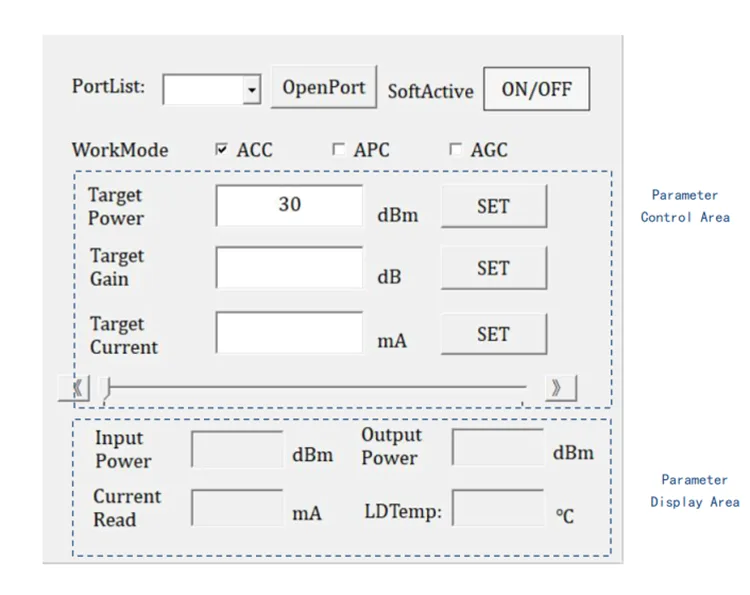

● PC juhtimistarkvara liides

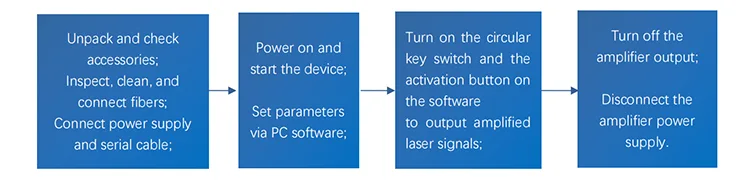

Toimimisetapid – ütterbiumiga legeeritud fiibervõimendi

1. samm. Lahtipakkimine ja kokkupanek: Enne kokkupanekut kontrollige, kas kõik tarvikud on komplektsed, sealhulgas toitekaabel või toiteadapter, kiudühendused, kasutusjuhend, katsearuanne jne.

Ühendage toiteallikas: lauavõimendeid saab ühendada otse vahelduvvooluga; moodulvõimendid tuleks ühendada alalisvoolu lülitustoiteallikaga või reguleeritud toiteallikaga, mis vastab nende toiteallika nõuetele.

Kiudliidese otsapinna kontrollimiseks ja puhastamiseks kasutage spetsiaalseid seadmeid ja tööriistu (kiu otsapinna inspektor, fiiberühenduse puhastuskomplekt). Alles siis, kui see on täiesti puhas, kasutage signaalvalgusallika ühendamiseks võimendi sisendpordiga fiiberoptreid.

2. samm. Lülitage võimendi toide sisse, valige arvutitarkvaras töörežiim ja määrake parameetrid, nagu väljundvõimsus või pumba vool.

Märkus. Iga kord, kui võimendimoodul sisse lülitatakse, on töörežiim (APC/ACC) ja võimendi töövool või väljundvõimsus viimase kasutamise parameetrite seaded. Kui reguleerimine on vajalik, saab seda muuta arvutitarkvara kaudu. Tavaliselt on võimendi vaikimisi seatud minimaalsele töövoolule ja minimaalsele väljundvõimsusele.

3. samm. Vajutage mooduli aktiveerimisvõtme lülitit (ACT) ja klõpsake arvutitarkvara pehmet aktiveerimislülitit (SOFTACTIVE). Sel ajal hakatakse lasersignaali võimendama ja väljastama. Katse käigus saab töörežiimi ja väljundvõimsust vastavalt vajadusele õigeaegselt reguleerida.

Märkus. Kui võimendi on valgust kiirgavas olekus (aktiveerimislüliti on sees), on kiudühenduse ühendamine, lahtiühendamine või ühendamine rangelt keelatud. vastasel juhul on kiudühenduse ühenduslüli otspind ja võimendi ise tõenäoliselt kahjustatud, mis põhjustab talitlushäireid.

Setp4. Pärast kasutamist lülitage aktiveerimisvõtme lüliti (ACT) välja, et katkestada võimendi väljund, lülitage toide välja ja lahutage fiiberühendus.

Tellimisinfo-Ytterbium-legeeritud fiibervõimendi

nt: YDFA-27-PM-M

(Tellimisinfo: Ytterbium-leegitud Fiber Amplifier, väljundvõimsus 27dBm, PM980 fiiber, moodulpakett).

Andmeleht ja Testsheet-Ytterbium-legeeritud fiibervõimendi

Andmeleht

Testileht

Pakkumise ja makse tingimused - Ytterbium-legeeritud fiibervõimendi

● Pakkumise tingimused

(1) EXW:

Kui teil on DHL-i/UPS-i/FedExi konto, soovitab Box Optronics kasutada EXW-d. Saadame kohale teie konto kaudu; me ei võta saatmiskulusid.

(2) DAP:

Kui teil kontot pole, tasuge toodete saatmiskulud ette.

(3) Muu

● Maksetingimused

Saadaval on PayPal ja T/T.

Juhtimisaeg – ütterbiumiga legeeritud fiibervõimendi

Tootmine: 10-15 tööpäeva. (Kui neid on laos, saadetakse need kiiremini kohale.)

Rahvusvaheline logistika: 3-5 tööpäeva.

Märkused kasutamise ja hoolduse kohta – ütterbiumiga legeeritud kiudvõimendi

● Võimendi peaks töötama optilise signaali nimilainepikkuse ja võimsuse vahemikus. Ärge sisestage optilisi signaale väljaspool määratud vahemikku. Konkreetsete parameetrite kohta vaadake toote testimise aruannet.

● Enne käivitamist veenduge, et toitelüliti ja võtmelüliti on välja lülitatud, seejärel ühendage toiteallikas. Väljalülitamisel lülitage esmalt võtmelüliti välja ja pärast väljundindikaatori kustumist lahutage toide. Ärge katkestage otse toiteallikat, kui võimendi töötab.

● Sisend- ja väljundkiudühenduste sagedane ühendamine/lahtiühendamine ei ole soovitatav, kuna see võib põhjustada tolmu saastumist, suuremat sisestuskadu või kiudliidese otsapinna põlemist.

● Peamise väljundpordi FC/APC pistik on mõeldud ainult toite testimiseks; selle ühendamine teiste fiiberpistikutega on rangelt keelatud. Kui väljundkiud tuleb ühendada teiste kiududega, on soovitatav liitmine kiudude liitjaga.

● Hoidke seade eemal niiskusest, tolmust ja korrosioonist. hoidke seda kuivas kohas.

Kvaliteeditagamine ja müügijärgne teenindus – ütterbiumiga legeeritud kiudvõimendi

● Garantiiperiood:

Tasuta parandamine või asendamine inimesest põhjustatud defektide korral 1 aasta jooksul alates ostmisest. Tasulised hooldusteenused saadaval 1 aasta pärast.

● Tasuta garantii välistused:

Tasuta garantiiajal osutatakse toote kvaliteediprobleemidest põhjustatud rikete korral tasuta remondi- või asendusteenust. Siiski jätab Box Optronics endale õiguse keelduda tasuta remonditeenustest järgmistel juhtudel garantiiaja jooksul.

(1) Kahjud, mis on põhjustatud looduslikest teguritest (nt välk, tolm) või keskkonnamõjudest.

(2) Rikked, mis on tingitud kasutaja ebaõigest kasutamisest.

(3) Ilmne füüsiline kahjustus, mis on põhjustatud inimlikust eksimusest.

(4) volituseta lahtivõtmine, muutmine või parandamine.

(5) Muudetud või mittetäielikud garantiisildid korpusel.

(6) Kahjud või kadu transpordi ajal.
